RK3576チップとは何ですか？

Rockchip RK3576第2世代8nm高性能AIOTプラットフォームは、アームベースのPC、エッジコンピューティングデバイス、個人モバイルインターネットデバイスなどのさまざまなアプリケーションシナリオに適した高性能、低電力SOC（システムオンチップ）プロセッサです。アームアーキテクチャに基づいた8コアCPUを使用し、独立した6TOPS（1秒あたりのTERA操作）NPU（ニューラルネットワーククワッド処理ユニット）を統合し、GPU、MCU、VPUなどの複数のコンピューティングコアを統合し、ALOTの複雑なシーン要件を満たすために豊富な周辺インターフェイスを備えています。さらに、RK3576はUFS（Universal Flash Storage）ストレージもサポートしており、効率的なデータストレージと読み取り機能を提供します。

埋め込み開発専用のThinkCoreテクノロジーは、現在RK3576コアボードを開発し、カスタマイズと大量生産をサポートしています

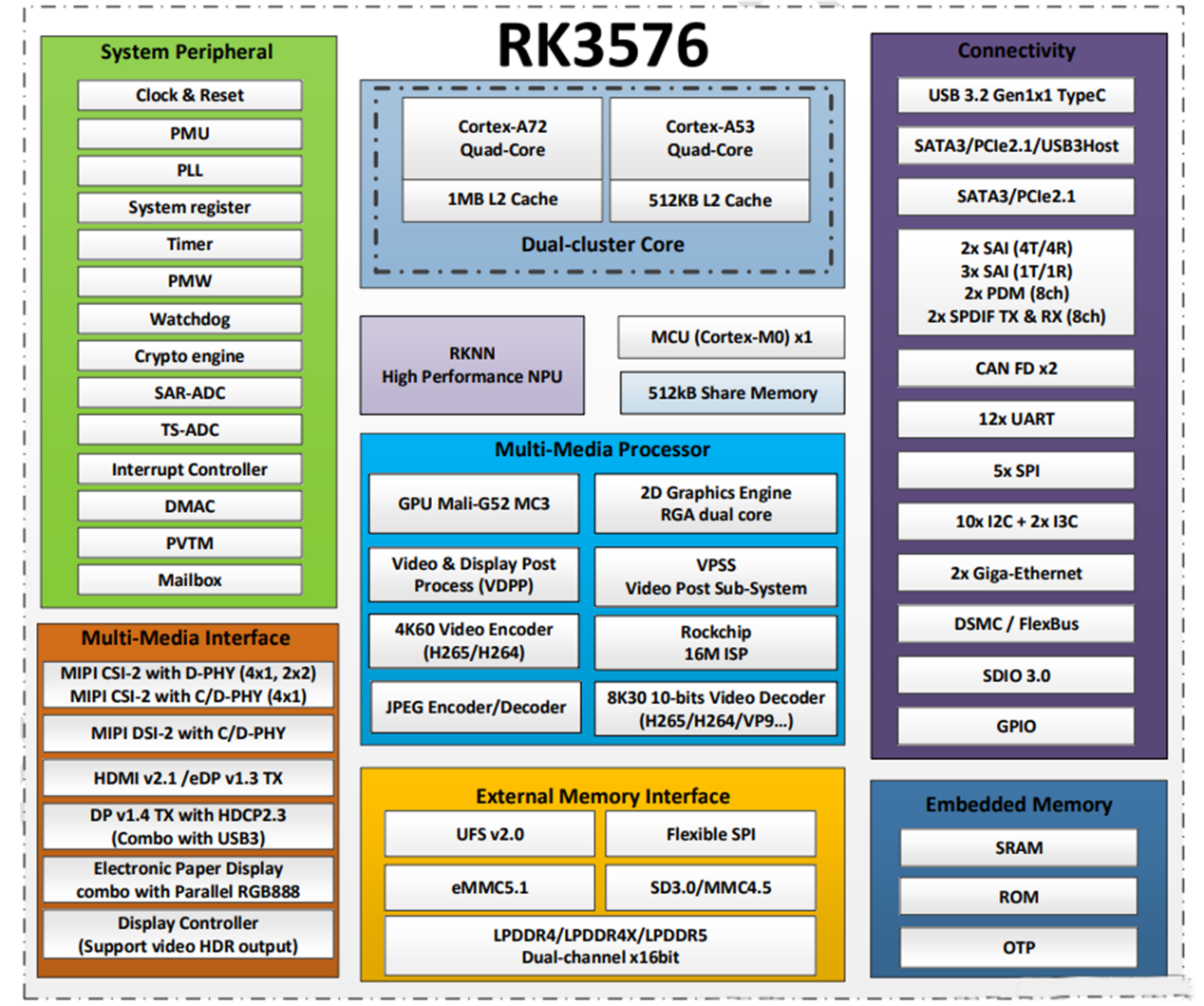

2。2。RK3576仕様分析

CPU：

4つの皮質-A72コア（2.2 GHz）と4つの皮質A53コア（1.8 GHz）を備えたオクタコアアームプロセッサー

400MHzのユーザー指向ARM Cortex-M0 MCU

GPU：

ARM Mali-G52MC3 @ 1GHz

OpenGL ES 1.1、2.0、および3.2をサポートします

サポート火山1.1

OpenCL 2.0フルプロファイルをサポートします

AFBC（アームフレームバッファ圧縮）をサポートします

DDR：

デュアル32ビットLPDDR4/LPDDR4X/LPDDR5

VPU：

8KP30 H.265、AV1、VP9、AVS2ビデオデコーダー

4KP120 H.265、AV1、VP9、AVS2ビデオデコーダー

4KP60 H.265、H.264、AV1、VP9、AVS2ビデオデコーダー

4KP60 H.264/H.265ビデオエンコーダー

4KP60 MPEGエンコーダーとデコーダー

GTC：

HDMI 2.1 4KP120 /EDP 1.3コンボTX @ 4KP60コンボTX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD（電子紙ディスプレイ）TX @ 2560x1920

パラレルインターフェイス（RGB888）TX @ 1080P60

1。トリプル画面ディスプレイ2.5K+2K+2Kをサポートします

2。2。デュアルスクリーン4K+ 2K

NPU：

INT8コンピューティングパワーは6トップです

デュアルコアをサポートすると、デュアルコアは一緒に動作したり、独立して動作したりできます

1MB内部SRAMを使用して、INT4、INT8、INT16、FP16、BF16、TF32コンピューティングをサポート

サポートマルチタスク、マルチセナリオパラレルQ処理サポートディープラーニングフレームワーク：Tensorflow、Caffe、Tflite、Pytorch、ONNX NN、Android NNなど

RGA（2Dグラフィックエンジン）：

RockChip RGA V2.5エンジン、デュアルコア最大解像度：ソース画像8192x8192、ターゲット画像4096x4096サポートブロック転送と透明モードの色の詰め物をサポートします。

グローバルアルファ、ピクセルあたりのアルファ、グラデーションなど、アルファブレンドをサポート

1/16〜16の非整数スケーリング比をサポートします

サポート0、90、180、270

ビデオ入力

HDRを備えた16MピクセルISP（最大120dB）

3つのMIPI CSI-2インターフェイスをサポートします

D-PHYを備えた1 MIPI CSI-2（4x1、2x2）

C/D-PHYを備えた1 MIPI CS1-2（4x1）

2つの4レーンD-PHY V1.2インターフェイス

各インターフェイスは、2x2データチャネルポートとして構成できます

1つの4レーン（または3-DATAトリプレット）C/D-PHY

D-PhyはV2.0で、チャネルレートは4.5Gbpsです

C-PhyはV1.1で、三重項は2.5GSPです

各ポートは4つの仮想チャネルをサポートしています

DVPインターフェイス

1つのDVP 8/10/12

16ビット

8/10/12/16ビット、最大150MHz I/O周波数サポートBT.656/BT.1120

ストレージ

HS-G3（12Gbps）のUFS2.1

FSPI（8チャンネル）

EMMC 5.1

SDMMC 3.0

カメラの場合

2 MIPI CSI-2 with D-Phy（4x1または2x2で構成できます）

C/D-PHYを備えた1 MIPI CSI-2（4x1）

1x 8110112116ビットDVP

画像品質-deinterlacing、脱化、スケーリング、管理エンジン、シャープネス、エッジスムージング、DCI-HIST、3D-LUT、ACM、HDR

オーディオ

I2S/TDM/PCM（2x 4T4R、3x 2T2R）、2x 8CH PDM、2x S/PDIFASRC（2x 2CH + 2x 4CH）

ネットワーク

2x RGMIインターフェイス、つまりデュアルギガビットイーサネット

。 USB

1x USB 3.2 Gen 1、DisplayPortでType-C ALTモードをサポートしています

。 pcle

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1多重ポート

1 PCLE 2.1/SATA 3.1多重化ポート

その他1/0

can fd、i2c、spi、uart、gpio

セキュリティ（ARM Trustzone Security Extension）

ARM TrustZoneセキュリティ拡張機能

セキュアブート/キーラダー/OTP

Crypto Engine（RSA、ECC、HASH、DES、AES、SHA、SM）

パッケージ：16x17mm、0.65ピッチ、FCCSPパッケージ
