Rockchip RK3566 BTBコアボード

1。RockChipRK3566 BTBコアボードは、ディスプレイ、コントロール、ネットワーク伝送、ファイルストレージ、エッジコンピューティング、その他のシナリオ用の高性能シングルボードコンピューターおよび組み込みマザーボードとして使用できます。

2。ロックチップRK3566をメインチップとして使用して、22NMプロセステクノロジーを採用し、最大1.8GHzのメイン周波数を備えており、クアッドコア64ビットcortex-A55プロセッサとMALIG522EEグラフィックスプロセッサと統合され、4Kデコードと1080Pエンコーディングをサポートします。

3.選択するさまざまなメモリとストレージの組み合わせを提供すると、オンボードハードウェア構成のバランスが取れており、アプリケーション範囲は広くなっています。

4.組み込みの独立したNPUコンピューティングパワーは、軽量の人工知能AIアプリケーションに使用できる1TOPSに到達できます。

5.ギガビットイーサネットポート、HDMI、EDP、MINIPCLE、USB3.0、USB2.0、MIPIスクリーンインターフェイス、MIPIカメラインターフェイス、オーディオインターフェイス、その他の周辺機器を備えたGigabit Ethernet Port、HDMI、EDP、Minipcle、MIPI Screen Interface、およびその他の周辺機器を備えた高統合により、プロセッサのパフォーマンスをさらに拡大することができます。

6.主流のAndriod 11、Debain、Ubuntuオペレーティングシステムの画像を公式にサポートし、さまざまなアプリケーション環境に適用できます。

7.公式のチュートリアルを提供する完全にオープンソース、完全なSDKドライバー開発キット、設計回路図、その他のリソースを使用すると、盲点なしで簡単に開始できます。

製品機能

1。無料SDK

2。ボードからボード構造。 RK3566 RK3568 2つのコアボードが互換性があります

3。複数の画面インターフェイスをサポートし、最大4K60フレームの出力をサポートします。 HDMI、MIPI DSI、EDP、LVDSをサポートしています

4.独立したNPUを組み込み、コンピューティングパワーは1TOPSに到達できます

5.複数の構成：1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6。4Kデコード;ギガビットイーサネットポート。 USB3.0

7.テクニカルサポートを提供します

製品パラメーター

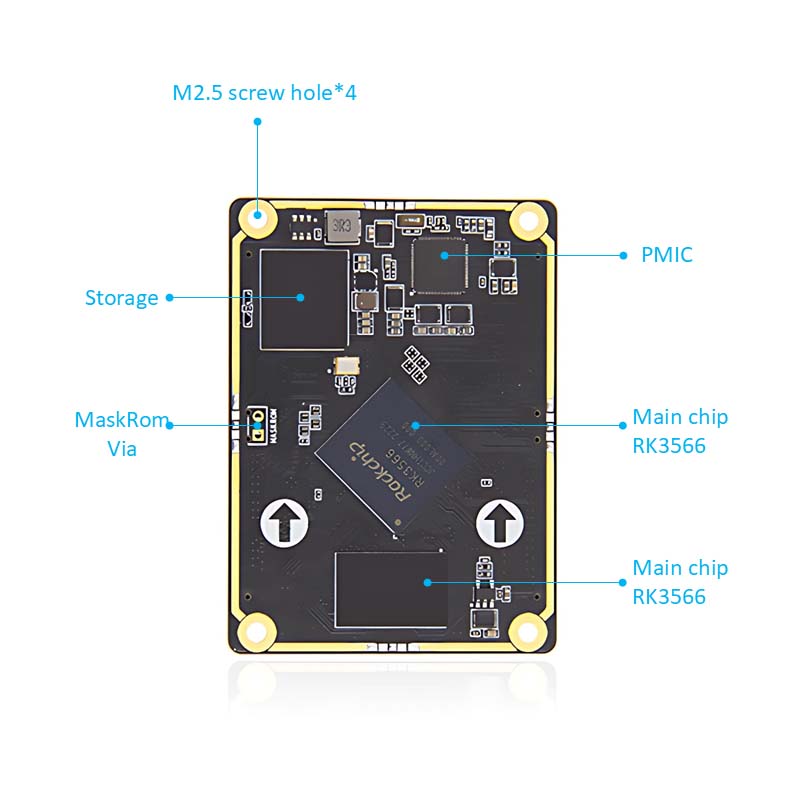

コアボードパラメーター

コネクタ：260pins DDR4コネクタ、モデル：ASOA826-H2SB-7H

メインチップ：RK3566（Quad-Core Cortex-A55、1.8GHz、Mali-G52）

IO：260ゴールドフィンガー、0.5mm間隔、すべてのI0をリードアウト

メモリ：1/2/4/8GB、LPDDR4/4X、1056MHz

ストレージ：8/32/64/128GB、EMMC

ベースボードパラメーター

コネクタ：260pins DDR4コネクタ、モデル：ASOA826-H2SB-7H

パワーインターフェイス：12V@1a（1a以上）DC入力、DCインターフェイス

イーサネット：10/100/1000m適応イーサネットポート

HDMI：HDMI2.0画面インターフェイス*1、最大解像度4096*2160@60Hz

LVDS：LVDSスクリーンインターフェイス*1、シングルチャネル8ビット

MIPI-DSI：MIPIスクリーンインターフェイス*1;シングルMIPIモード最大解像度1920*1080@60Hz

MIPI-CSI：MIPIカメラインターフェイス*2、プラグ可能なIMX415/OV8858カメラ

EDP​​：EDP1.3画面インターフェイス*1、EDPタッチインターフェイス*1

USB2.0：Type-Aインターフェイス*3（ホスト）;タイプCインターフェイス*1（OTG）、ファームウェアバーニングインターフェイス用

USB3.0：Type-Aインターフェイス*1（ホスト）

Wifi+Bluetooth：オンボードWiFi Bluetoothモジュール、モデル：RTL8821CU

PCLEインターフェイス：Mini-PCLEインターフェイスは、フルハイトまたはハーフハイトWiFiネットワークカード、4Gモジュール、またはその他のMini-PCLEインターフェイスモジュールで使用できます。

SIMカードホルダー：SIMカード機能は4Gモジュールで使用する必要があります

1²c：1²c*2

シリアルポート：デバッグシリアルポート*1（UART2）デフォルトパラメーター1500000-8-N-1; LVTTLシリアルポート*2（UART7＆UART9）; RS232*2（UART3＆UART4）; RS485*2（UART1＆UART6）

TFカードホルダー：マイクロSD（TF）カードをサポートしてシステムを開始し、最大512GBまで

オーディオ：オーディオ出力、3.5mmオーディオジャック*1（緑）;オーディオ入力、3.5mmオーディオジャック*1（赤）マイクマイクインターフェイス*1

SPKスピーカーインターフェイス*1、1Wパワースピーカーを接続できます

ボタン：電源ボタン。 Maskromボタン。回復ボタン

赤外線レシーバー：赤外線リモートコントロール機能をサポートします

RTC：RTCパワーソケット*1

ファンインターフェイス：5Vファン冷却の設置をサポートします
