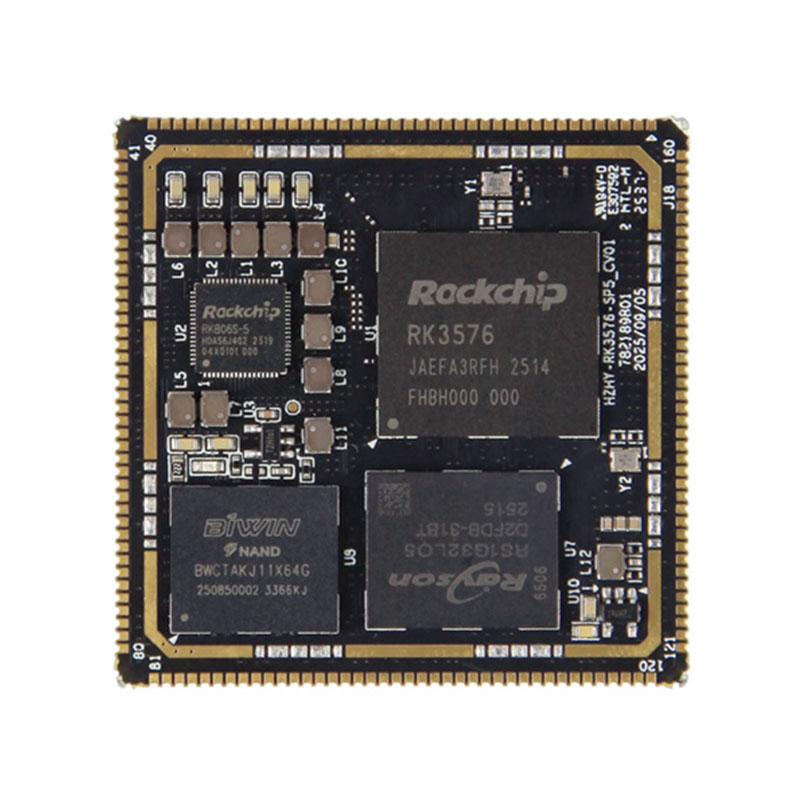

ロックチップ RK3576 SOM

Rockchip RK3576 システムオンモジュール (SOM) は、幅広いインテリジェントエッジデバイスを強化するように設計された、高性能の産業グレードの組み込みソリューションです。 Rockchip の高度なプロセッサ技術に基づいて構築されたこのコンパクトで統合された SOM は、優れたコンピューティング能力、堅牢な AI 推論機能、信頼性の高いマルチメディアパフォーマンスを提供し、産業オートメーション、AIoT、組み込みインテリジェントシステムにとって理想的な選択肢となっています。

お問い合わせを送信

製品説明

RK3576 SOM の中核には、2.2 GHz で動作する 4 つの Cortex-A72 コアと 1.8 GHz で動作する 4 つの Cortex-A53 コアを備えた強力なオクタコア CPU 構成があります。この big.LITTLE ヘテロジニアスアーキテクチャにより、インテリジェントな負荷分散が可能になり、複雑なマルチタスクの優れたパフォーマンスを確保しながら、長時間動作の電力効率を最適化できます。これは、厳しいエネルギー要件を持つ産業環境にとって重要です。

6TOPS@INT8 NPU を搭載した RK3576 SOM は、オンデバイス AI 推論に優れています。 INT4、INT8、FP16 などの混合精度演算をサポートし、TensorFlow や PyTorch などの主流の深層学習フレームワークと完全な互換性があります。これにより、開発者はクラウドコンピューティングに依存することなく、コンピュータービジョン、音声認識、エッジ分析などの AI アプリケーションをシームレスに展開できるようになり、遅延が削減され、データプライバシーが強化されます。

統合された Mali-G52 MC3 GPU は、SOM のマルチメディアおよびグラフィックス機能をさらに強化します。 OpenGL ES 3.2 や Vulkan 1.2 などの業界標準をサポートし、スムーズな 3D レンダリング、高解像度ビデオ処理、高度な UI 視覚化を可能にし、産業用 HMI、デジタルサイネージ、インテリジェント監視システムなどのアプリケーションに最適です。

産業グレードのソリューションとして、RK3576 SOM は産業環境の厳しい要求を満たすように設計されており、過酷な条件でも安定した動作を保証します。当社は、カスタムインターフェイス構成、メモリオプション、ソフトウェアの最適化など、お客様の特定のプロジェクト要件に合わせた柔軟な OEM および ODM カスタマイズサービスを提供します。標準の RK3576 コアボードが必要な場合でも、完全にカスタマイズされた組み込みボードが必要な場合でも、当社のソリューションは製品開発サイクルを加速し、市場投入までの時間を短縮します。

Rockchip RK3576 SOM は、産業グレードの耐久性、強力な AI コンピューティング、多彩なカスタマイズを組み合わせた、信頼性の高い高性能組み込みプラットフォームであり、インテリジェントエッジアプリケーションの新たな可能性を解き放ちます。

RK3576 SOM ハードウェア仕様

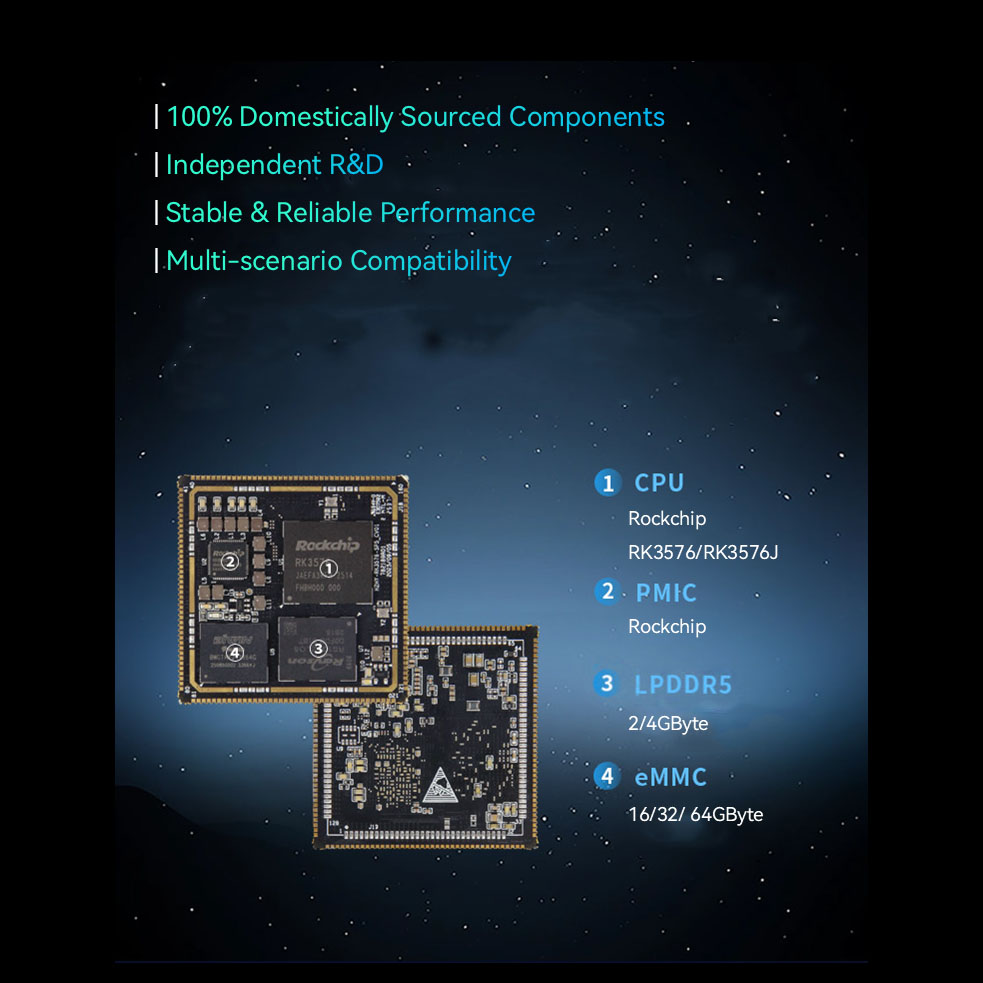

●CPU：クアッドコア Cortex-A72 プロセッサ + クアッドコア Cortex-A53 プロセッサ

●クロック速度：2.2GHz

●メモリ：2/4GB LPDDR5（容量は購入したバージョンによって異なります）

● EMMC: 32/64GB eMMC (容量は購入したバージョンによって異なります)

● マルチメディア処理: 4K@120fps H.265、VP9、AVS2、および AV1 デコーダをサポート。 4K@60fps H.264 デコーダをサポート。 4K@60fps H.264 および H.265 エンコーダ、高品質 JPEG エンコーダ/デコーダをサポート

●グラフィックプロセッサ：ARM Mali-G52-MC3

● NPU: 独立した NPU を内蔵、6 TOPS の演算能力 @INT8

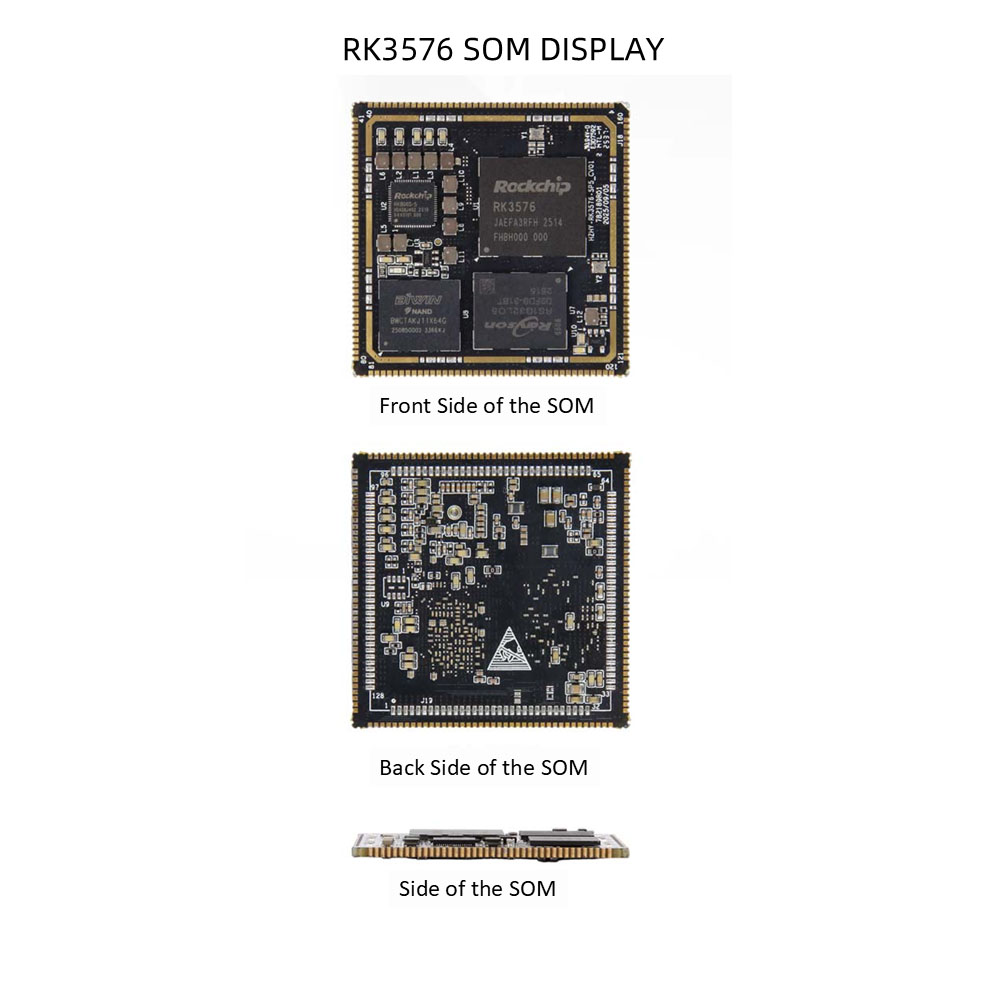

●寸法：45mm×45mm

●インターフェース：スタンプホールインターフェース、288ピン

●温度：-40℃〜+85℃ / 0℃〜+70℃

●動作電圧：5V

● オペレーティングシステム: Linux、Ubuntu

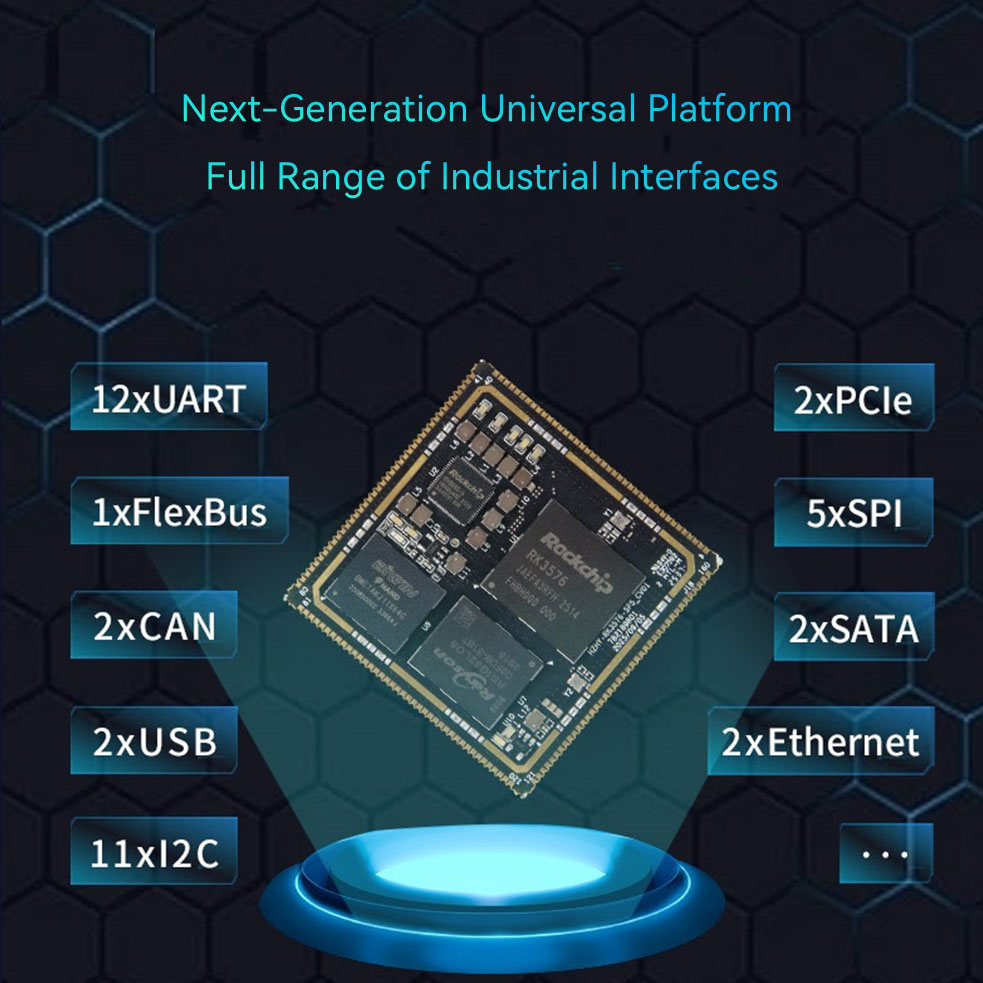

RK3576 SOM 機能パラメータ

● SDMMC (≤2 チャネル): SDI03.0 プロトコルおよび MMCV4.51 プロトコルをサポートします。 4 線式データバス幅。最大速度 200MHz の SDR104 モードをサポートします。注: SDMMC0 のみがシステムブートをサポートしており、デフォルトで SD カード機能が使用されます。

EMMC/UFS がブランクの場合は SD カード経由のファームウェアアップグレードをサポートし、EMMC/UFS ブート後の SD カード経由の EMMC/UFS のファームウェアアップグレードもサポートします。 SDMMC0 は、ペリフェラルおよび実際の動作モードに応じて、VCCIO_SD_S0 を 1.8V または 3.3V 出力に設定します。 SDMMC1は3.3Vです。一部の端子リソースは多重化されています。

● SARADC (≤7 チャネル): SARADC 分解能は 12 ビット、速度 1MS/s、入力電圧範囲は 0 ～ 1.8V。注: SARADC_VINO_BOOT は SYSTEMBOOT ブートシーケンスの設定専用であり、他の機能には使用できません。 SARADC_VIN1 はキー値入力サンプリングポートとしてデフォルトで設定され、リカバリモードボタンとして多重化されます (変更不可)。

SARADC_VIN2 はボードのハードウェア ID であり、持ち出されません。 SARADC_VIN3 は音声検出用に多重化されます。

SARADC_VIN4~7 を直接使用できます。

● USB (≤2 チャネル): 注: USB2_OTG0 は RK3576 のデフォルトのファームウェア書き込みポートです。アプリケーションでこのインターフェイスを必ず予約してください。 USB3 および USB2.0 OTG は、同時にデバイスまたはホストとしてのみ機能します。 USB3 OTG0のSS信号(5Gbps)はDP1.4で多重化されます。 USB3 OTG1 の SS 信号 (5Gbps) は PCIE1 または SATA1 と多重されており、PCIE または SATA 機能に設定すると USB 機能は使用できません。

● SATA (≤2 チャネル): SATA PM 機能をサポートし、各ポートは 5 つのデバイスをサポートできます。 SATA 1.5Gb/s、SATA 3.0Gb/s、SATA 6.0Gb/sをサポートします。 eSATAをサポートします。

注: SATA0 および PCIe0 コントローラーは多重化されています。 SATA1 と PCIe1 または USB3_OTG1 コントローラーは多重化されています。

● PCIe (≤2 チャネル): 2 つの PCIe 2.1 コントローラー。どちらも RC モードのみをサポートします。

注: PCIe0 および SATA0 コントローラーは多重化されています。 PCIe1 と SATA1 または USB3_OTG1 コントローラーは多重化されています。

● MIPI DPHY CSI RX (≤2 チャネル): 2 つの MIPI DPHY CSI RX ポート、2/4 レーン MIPI-CSI モードをサポート。

注: 2 レーン + 2 レーンモードへの分割は現在サポートされていません。最大 2 台のカメラを接続できます。

● MIPI DCPHY CSI RX (≤1 チャネル): 1 MIPI DCPHY CSI RX ポート、1/2/4 レーン MIPI-DPHY モードまたは 0/1/2 Trio MIPI-CPHY モードをサポート。

● 注: 2 レーン + 2 レーンモードへの分割はサポートされていません。 MIPI DCPHY コンボ PHY の TX と RX は、DPHY TX モードと DPHY RX モードとして同時に設定するか、CPHY TX モードと CPHY RX モードとして同時に設定することができます。 CIF (≤1 チャネル): 1 チャネル最大 16 ビット DVP インターフェイス、8/10/12/16 ビットをサポート。

注: 3.3V インターフェイス、一部のピンリソースは共有されます。

● HDMI TX (≤1 チャンネル): HDMI 2.1 までサポート、4K@120Hz を最大サポート、HDMI FRL モードをサポート、HDMI TMDS モードと下位互換性があります。

注: eDP コントローラーと共有。

● eDP (≤1 チャネル): 最大 eDP 3.1 をサポート、4K@60Hz を最大サポート、1/2/4 レーンモードをサポート、スワップはサポートしません。注: eDP コントローラーと共有。

● MIPI DCPHYCSI TX (≤1 チャネル): 1 MIPI DCPHYCSI RX ポート、1/2/3/4 レーン MIPI-DPHY モードまたは 0/1/2 トリオ MIPI-CPHY モードをサポート。

● 注: 2Lane+2Lane モードへの分割はサポートされていません。 MIPI DCPHY コンボ PHY の TX および RX は、DPHY TX、DPHY RX モードとして同時に設定するか、CPHY TX、CPHY RX モードとして同時に設定することのみ可能です。

● DP (≤1 チャネル): 最大 eDP 3.1 をサポート、4K@120Hz を最大サポート、1/2/4 レーンモードをサポート、スワップをサポート。

注: USB3 OTG0 の SS 信号と共有されます。

● LCD (≤1 チャンネル): 24 ビット RGB モード、最大解像度 1920x1080@60Hz をサポート。 16 ビット BT1120 モード、最大解像度 1920x1080@60Hz をサポート。 8 ビット BT656 モード、最大解像度 720x576@60Hz をサポート。注: 一部のピンリソースは共有されます。

● EBC (≤1 チャンネル): 8 ビット/16 ビット出力、最大 32 レベルのグレースケール、最大解像度 2560x1920@85Hz をサポート。

注: 一部のピンリソースは共有されます。

● オーディオ (≤9 チャンネル): 5 グループの SAI、マスター/スレーブモード、8 ～ 32 ビット幅、最大 48kHz のサンプリングレートをサポート。 2 グループの PDM、マスターモード、8 チャンネル入力機能、16 ～ 32 ビット幅、最大 192kHz のサンプリングレートをサポート。 SPDIFTX の 2 つのグループ。 DSM PWMAudio の 1 グループ。

注: オーディオデータサンプルレート変換用に 4 つの ASRC (非同期サンプルレートコンバータ) モジュールが提供されています。1.8 V/3.3 V インターフェイス、一部のピンリソースは共有されています。

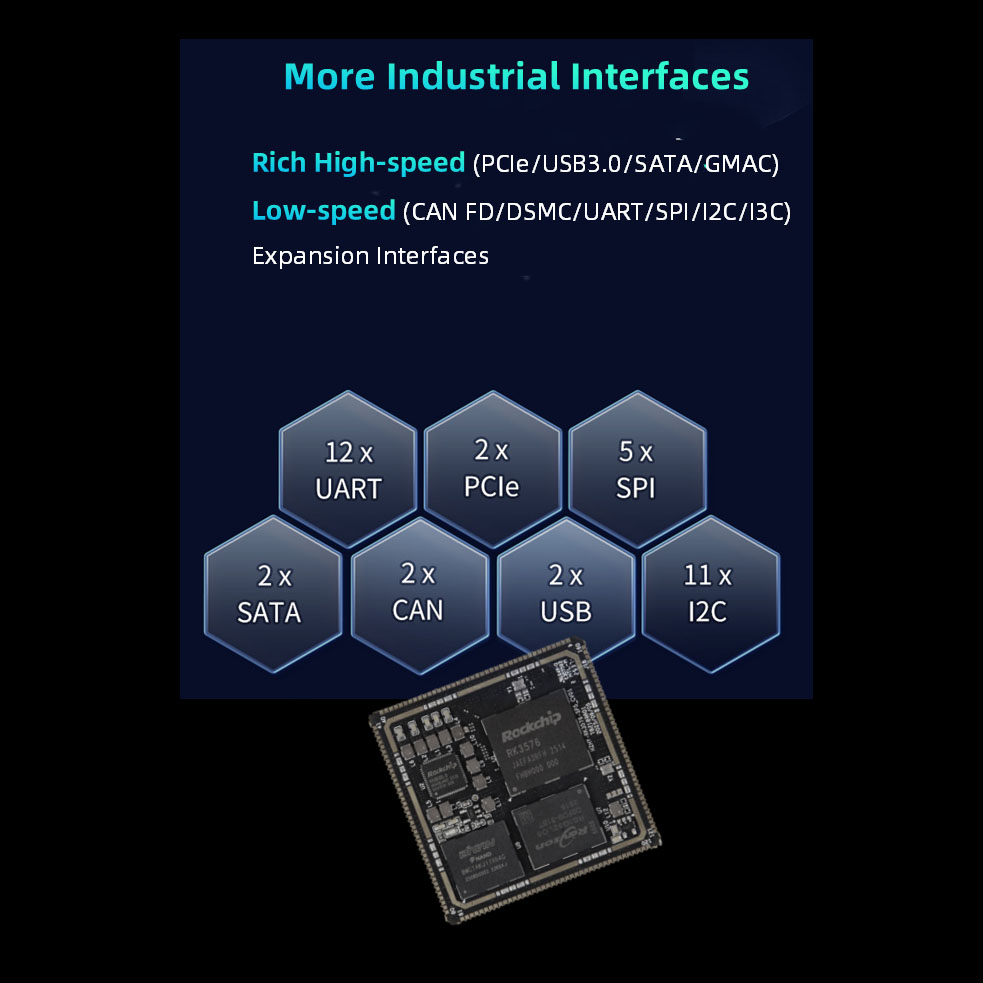

● イーサネット (≤2 チャネル): 10/100/1000Mbps データ伝送速度の 2 つの RGMII インターフェイスをサポートします。

注: 3.3V RGMII/RMII インターフェイス、一部のピンリソースは共有されます。

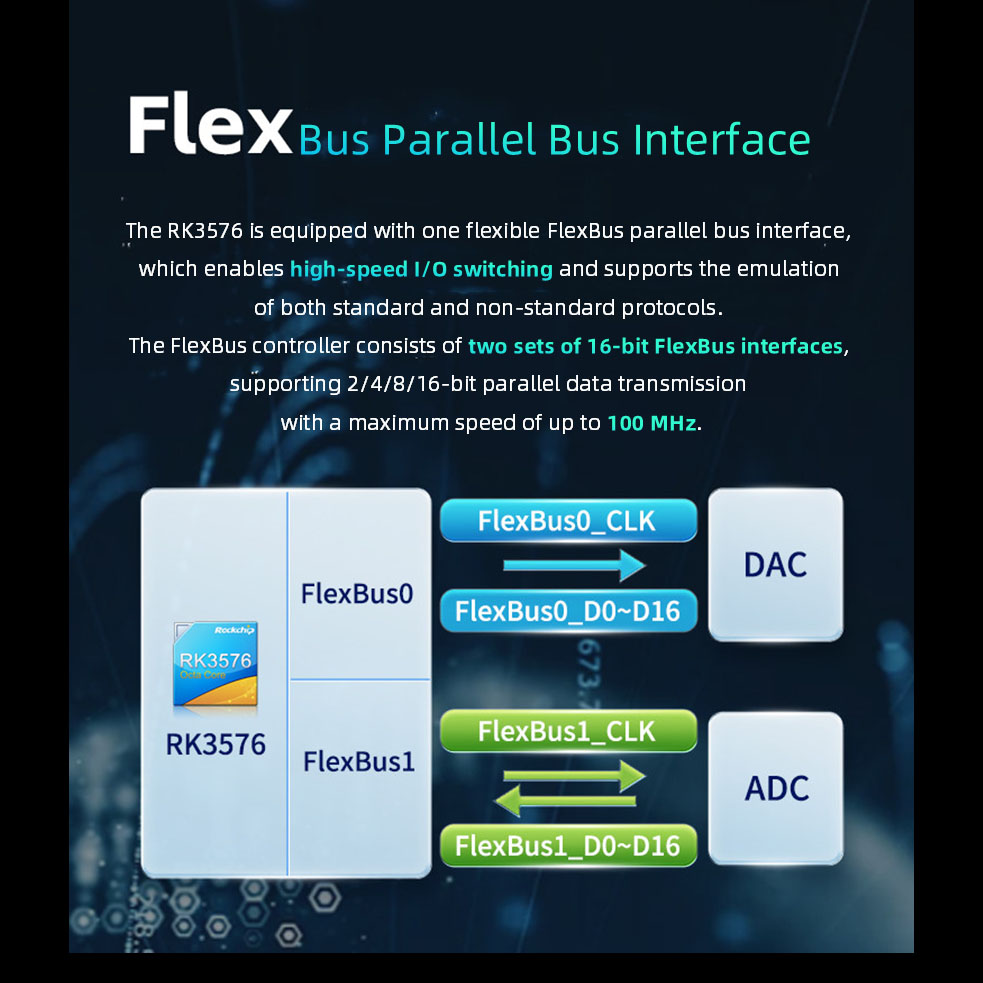

● FlexBus (≤1 チャネル): 1 つの柔軟なパラレルバスインターフェイス - FlexBus インターフェイスをサポートし、高速 I/O スイッチングを実現し、一部の標準プロトコルまたは非正規プロトコルをエミュレートできます。典型的なアプリケーションシナリオは、高速 16 ビット ADC と 16 ビット DAC の組み合わせです。

注: 3.3V インターフェイス、一部のピンリソースは共有されます。

● DSMC (≤1 チャネル): ダブルデータレートシリアルインターフェイス。主に PSRAM デバイス通信や LocalBus のペリフェラル通信 (FPGA など) で使用されます。注: 3.3V インターフェイス、一部のピンリソースは共有されます。

● UART (≤12 チャネル): サポートされる最大ボーレートは 8Mbps です。

注: 1.8V/3.3V インターフェイス、一部のピンリソースは共有されます。

● I3C (≤2 チャネル): 最大 12.5 Mbit/s の速度で 7 ビットおよび 10 ビットのアドレスモードをサポートし、最大 400 Kbit/s の I²C バスと互換性があります。注: 1.8V/3.3V インターフェイス、一部のピンリソースは共有されます。

● I²C (≤11 チャネル): 7 ビットおよび 10 ビットのアドレスモードをサポートし、最大速度は 400 Kbit/s です。

注: 1.8V/3.3V インターフェイス、一部のピンリソースは共有されます。 SPI (≤5 チャネル): 構成可能なマスター/スレーブモード。注: 1.8V/3.3V インターフェイス、一部のピンリソースは共有されます。

● CAN (≤2 チャネル): CAN-FD をサポートします。 1Mbpsをサポートします。

注: 1.8V/3.3V インターフェイス、一部のピンリソースは共有されます。

● PWM (≤3 チャネル): 3 つの独立した PWM コントローラ、最大 16 個の PWM チャネル、32 ビットタイマー/カウンターをサポートします。

注: 1.8V/3.3V インターフェイス、一部のピンリソースは共有されます。

注: 一部の端子リソースは多重化されています。詳細は端子機能比較表を参照してください。
