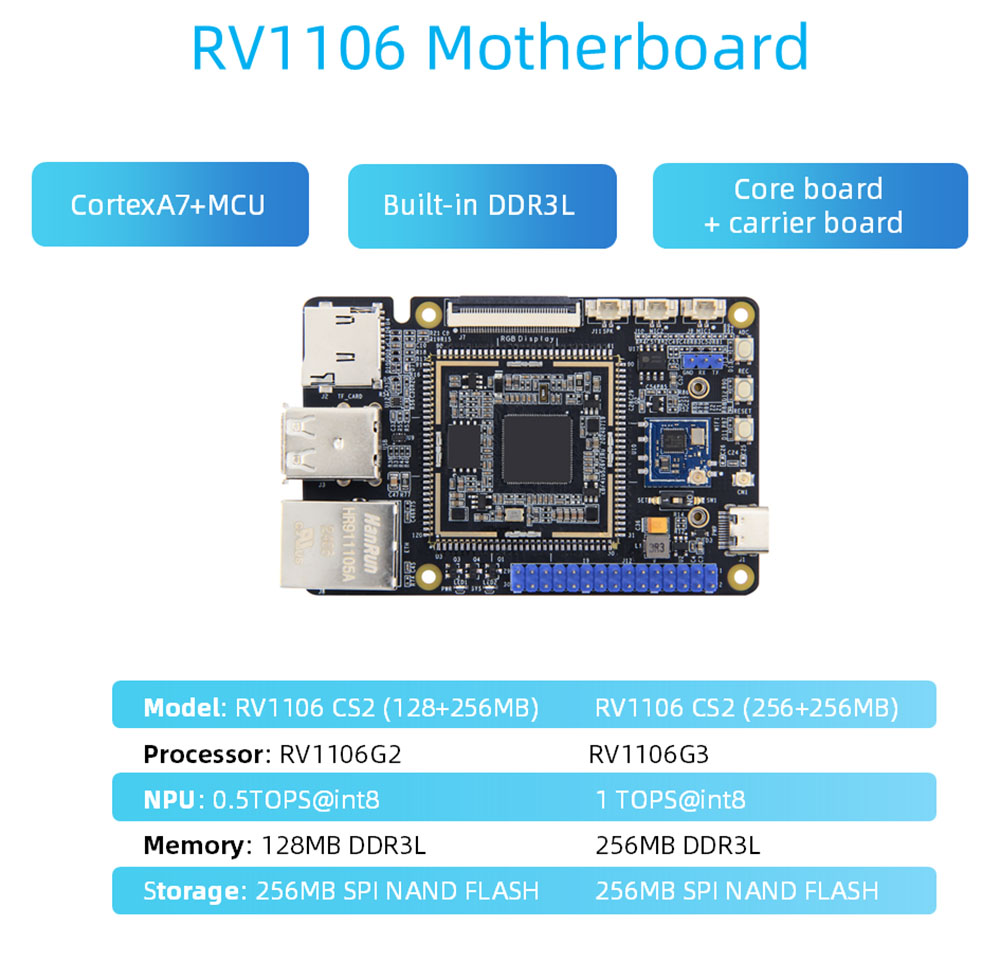

Rockchip RV1106マザーボード

TP-RV1106ボードは、主にメーカーと組み込みエントリーレベルの開発者を対象としており、スマートホーム、セキュリティ監視、産業自動化、家電、モノのインターネット、教育、エンターテイメントなど、さまざまな分野での開発に使用できます。

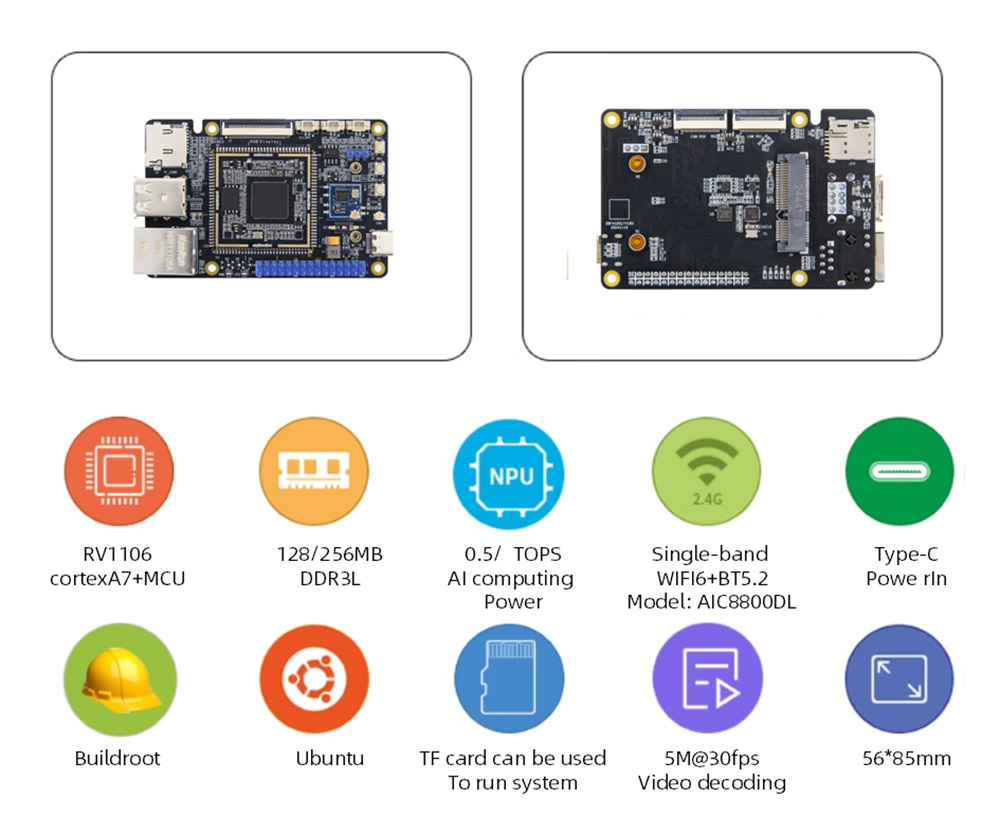

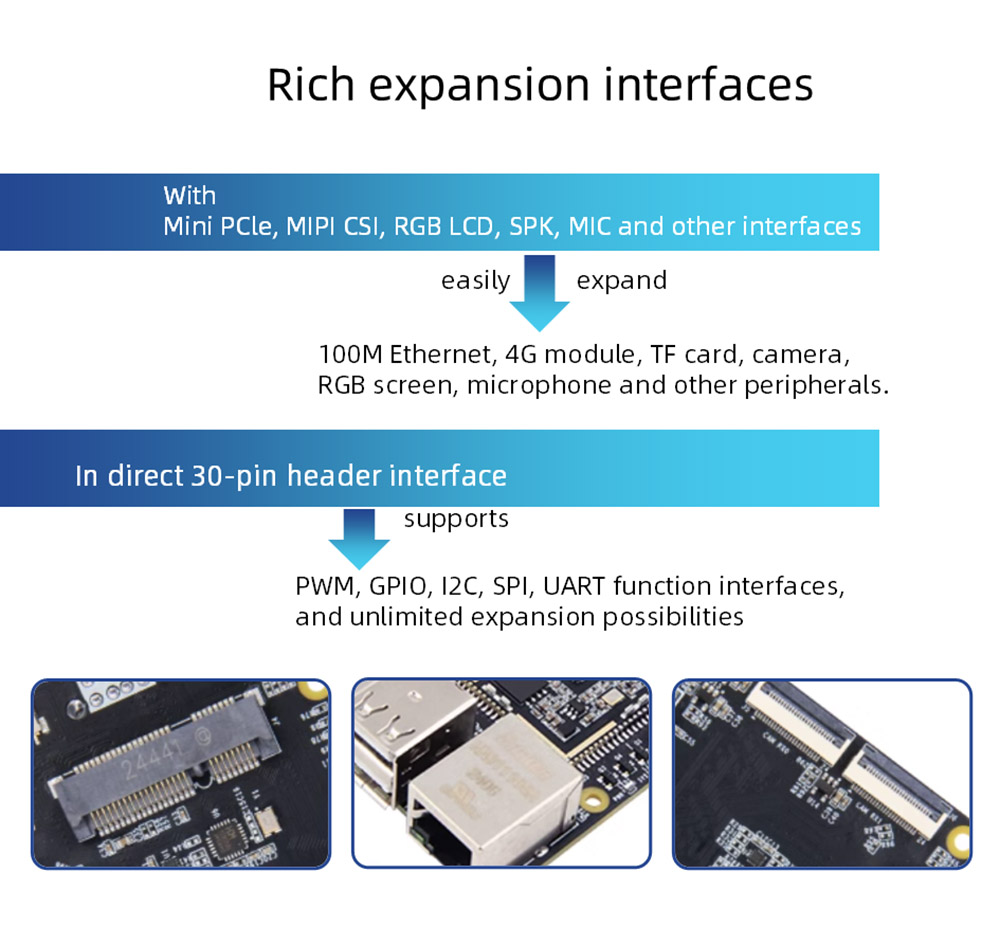

シングルバンドWIFI6+BT5.2ワイヤレスモジュールUSB2.0ホスト、100Mイーサネット、TFカードホルダー、MIPIカメラ、MIM、SPK、およびその他の周辺機器、30ピン構成可能なピン、サポートGPIO、SPI、I2C、UART、PWMコンフェクト。

組み込みの独立したNPUコンピューティングパワーは0.5T/1tops@int8に達する可能性があり、カメラはYoloビデオのリアルタイム認識、画像認識、その他の機能を実現できます。

組み込みの低遅量ビデオエンコーディングモジュールは、最大5m@30fps H264/H265ビデオエンコーディング、4M@60fps JPEG/MJPEGエンコードをサポートし、複数のビットレート制御方法をサポートします。

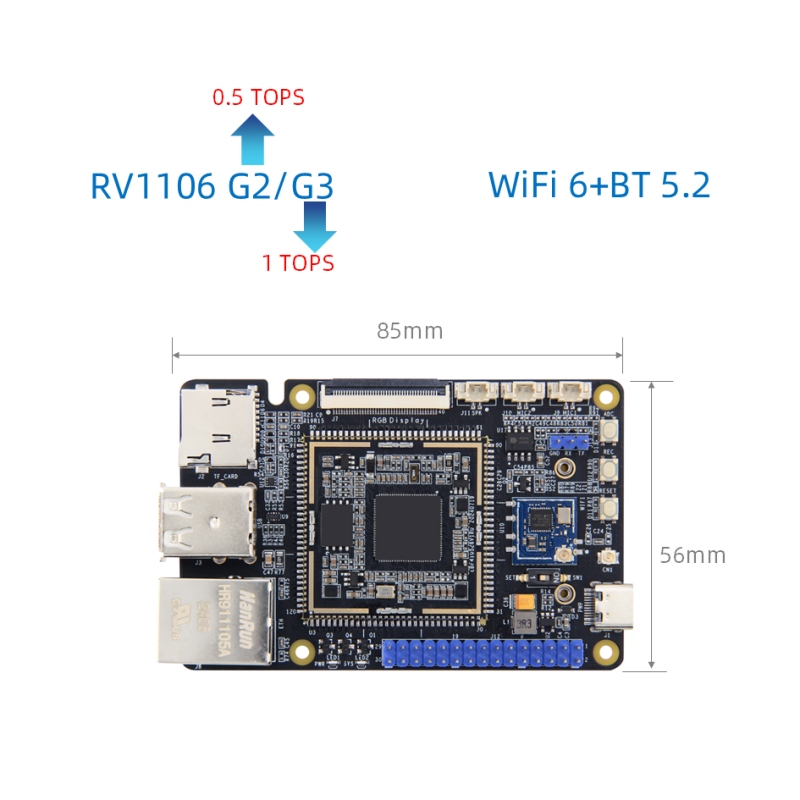

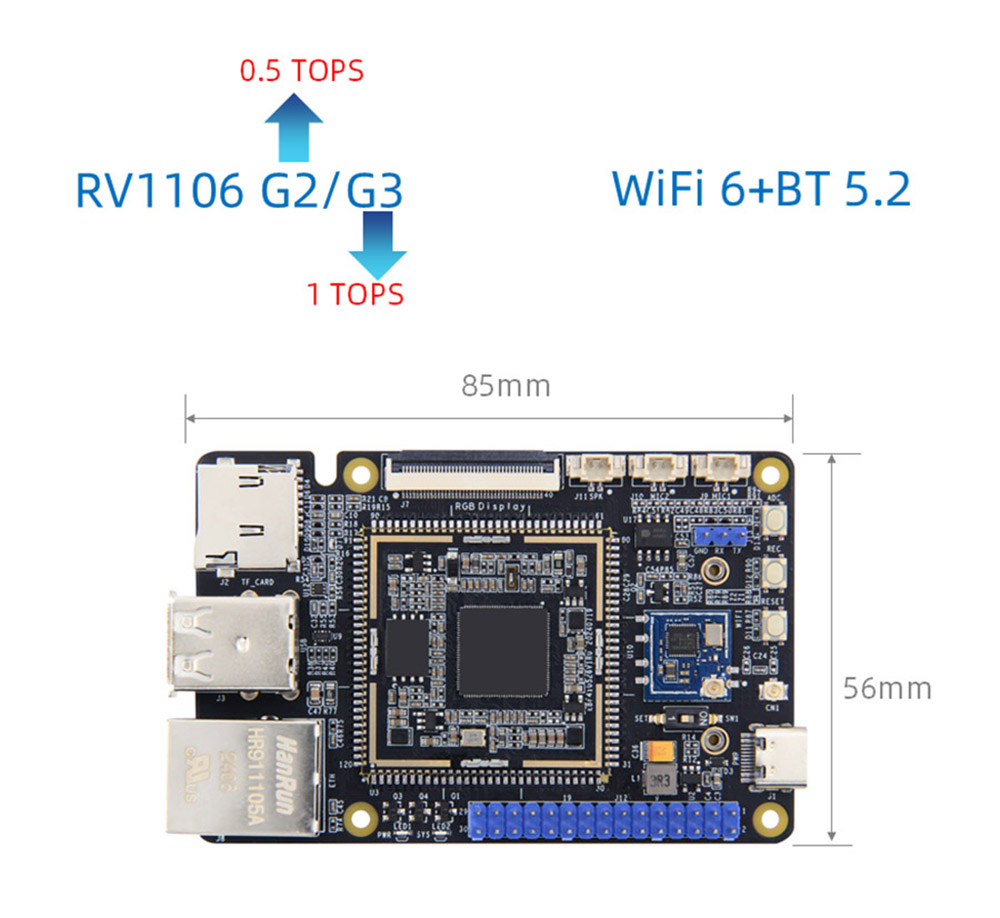

ボードは、わずか56*85mm、小さくて絶妙なサイズ、低消費電力と高性能の2つのオプションのメモリ構成を提供し、Linuxシステムを簡単に実行できます。

BuildRootシステムの画像、完全にオープンソースデータ、チュートリアルドキュメント、完全なSDKドライバー開発パッケージ、PDF回路図、およびユーザーの使用と二次開発を促進するその他のリソースを提供します。

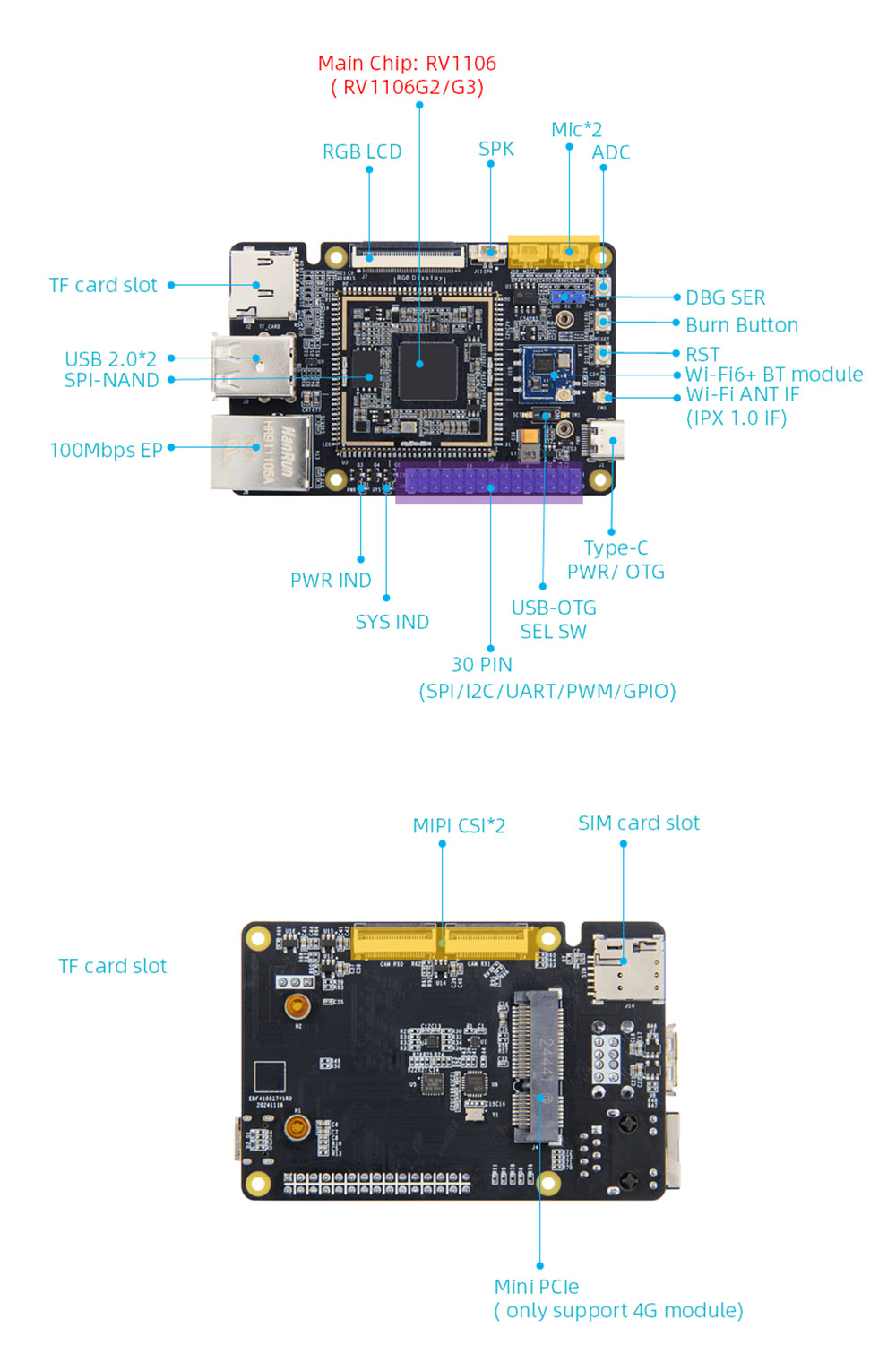

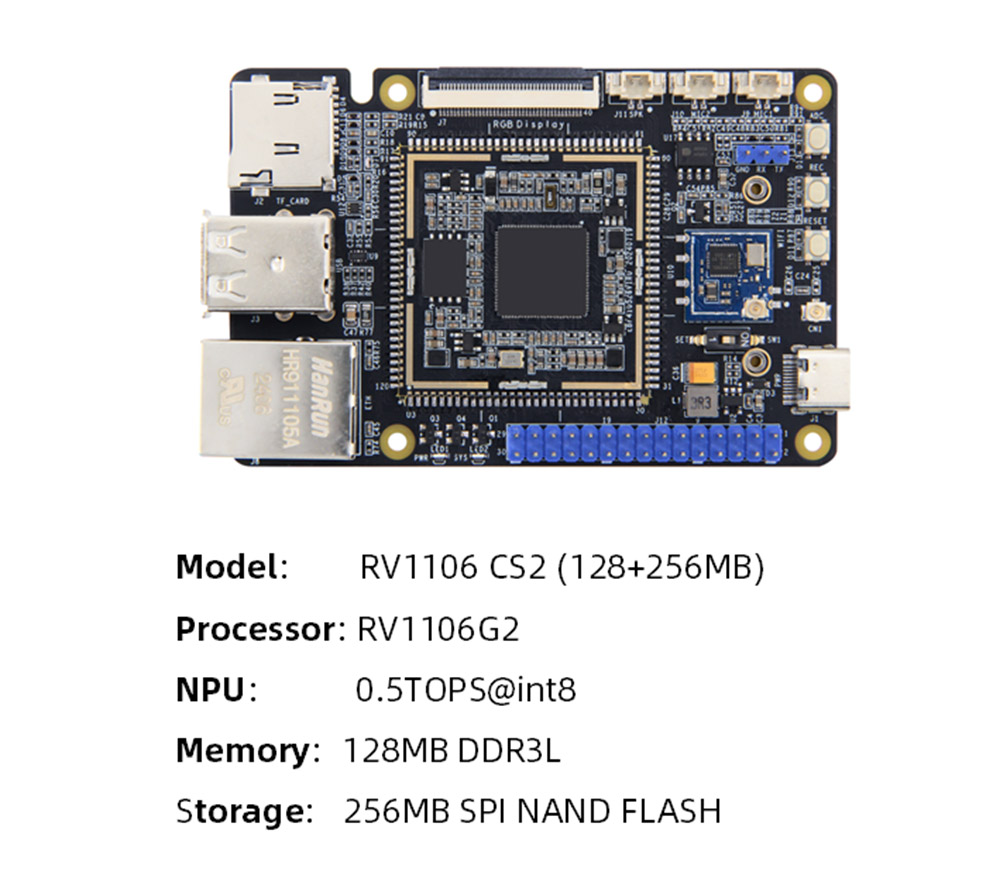

RV1106マザーボードハードウェア仕様

CPU：メインチップ：RV1106、cortexa7+MCU

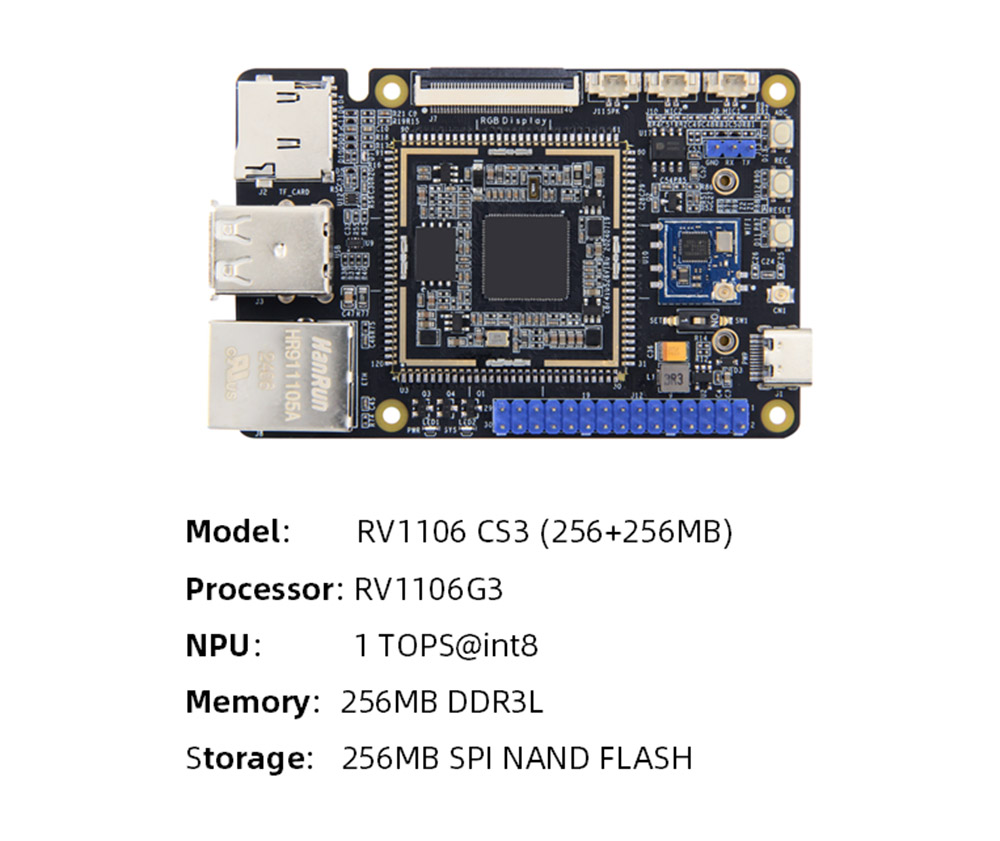

メモリ：埋め込みDDR3L、オプションのRV1106G2：128MB/RV1106G3：256MB

ストレージ：SPI-NANDフラッシュ、容量：256MB

AIコンピューティングパワー：RV1106G2：0.5TOPS@int8.RV1106G3：1TOPS@int8

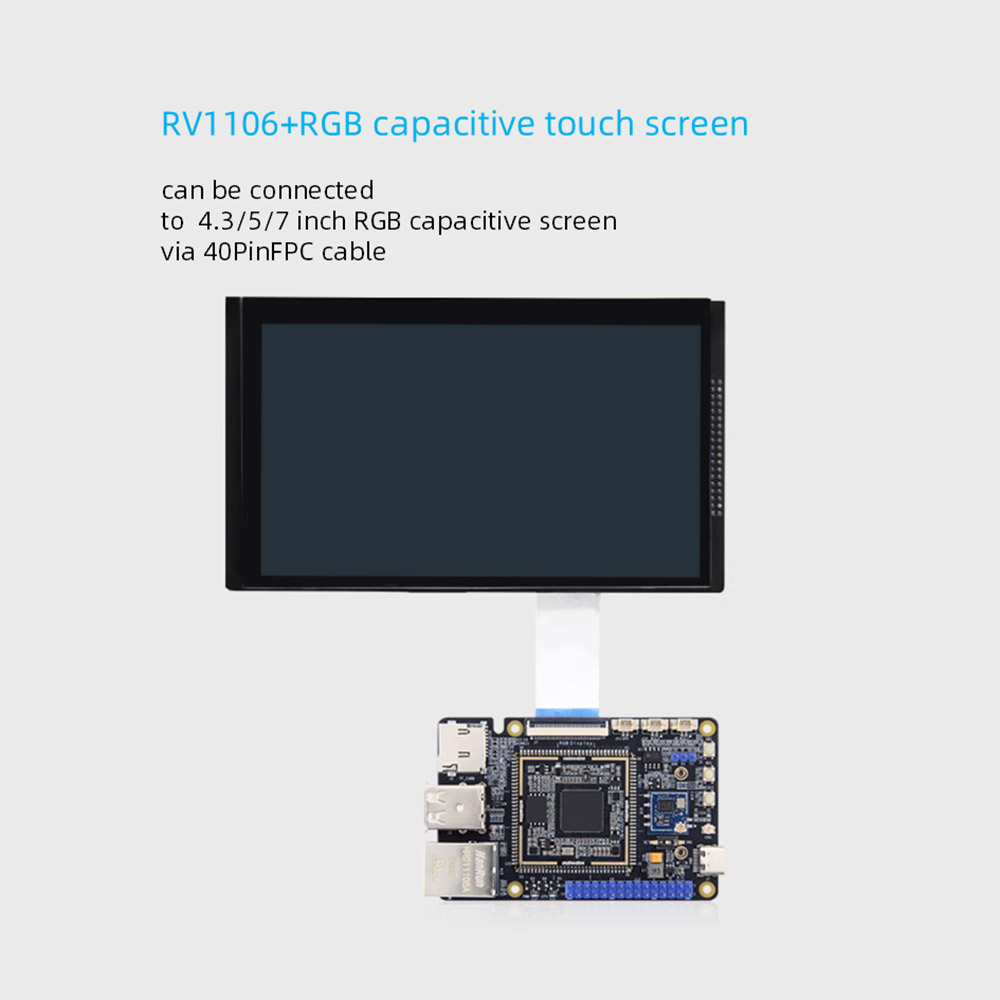

ディスプレイ：40ピンFPCインターフェイス0.5mm間隔、18ビットRGBインターフェイスタイミングは、FPCケーブルを介して4.3/5/7インチRGBインターフェイス容量性スクリーンに直接接続できます

カメラ：2つの2レーンMIPICSI入力、シングルチャネルは最大5M@30fps入力をサポートし、デュアルチャネルは最大1080p@30fps同時入力をサポートします

電源インターフェイス：5V@1A DC入力、Type-Cインターフェイスは、画像を燃やすためにも使用できます

イーサネット：100mイーサネットポート*1、10/100Mbpsデータ送信レートをサポートします

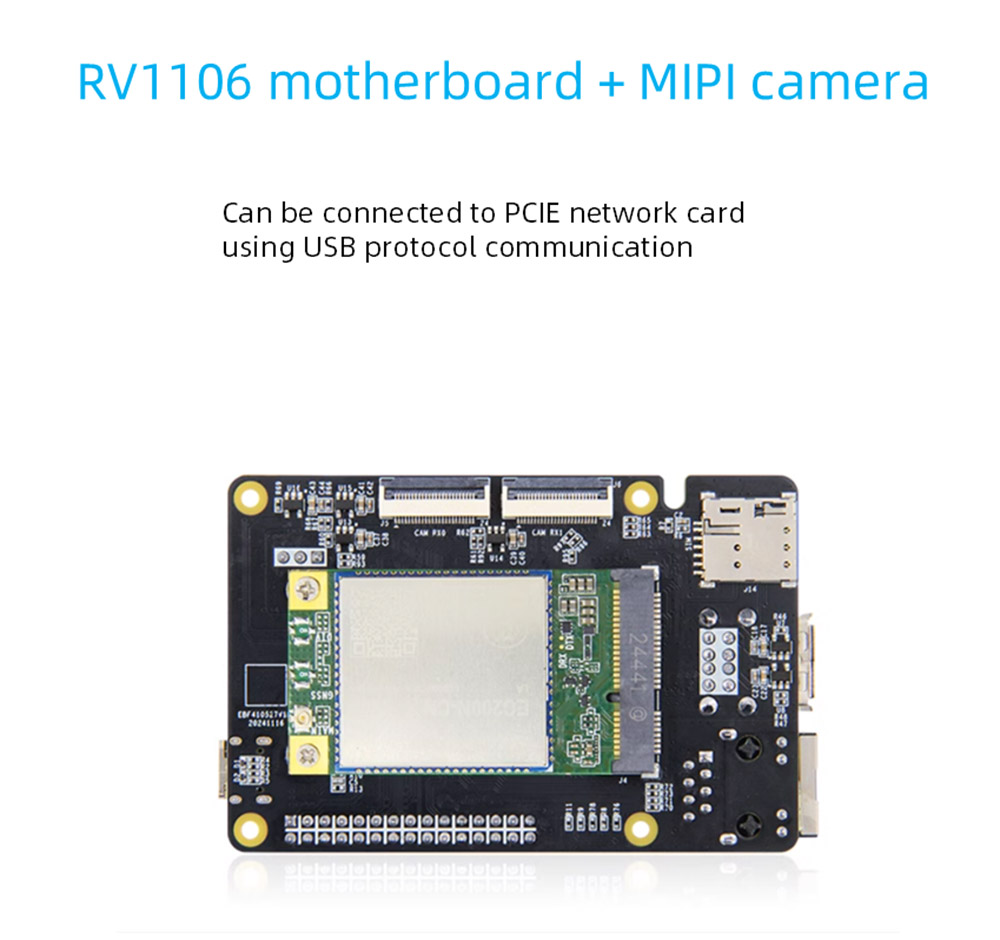

PCLEインターフェイス：Mini-Pcleインターフェイス*1は、USBプロトコル通信を使用してPCIEネットワークカードを接続できます

SIMカード：SIMカードホルダー*1、SIMカード機能は4Gモジュールで使用する必要があります

TFカードホルダー：SD2.0インターフェイス、最大512GBをサポートし、TFカードブートシステムをサポートします

USB2.0：USBホストType-Aインターフェイス*2

USB-OTG：タイプAに切り替えたときにホスト、タイプCに切り替えたときにデバイス

選択スイッチ

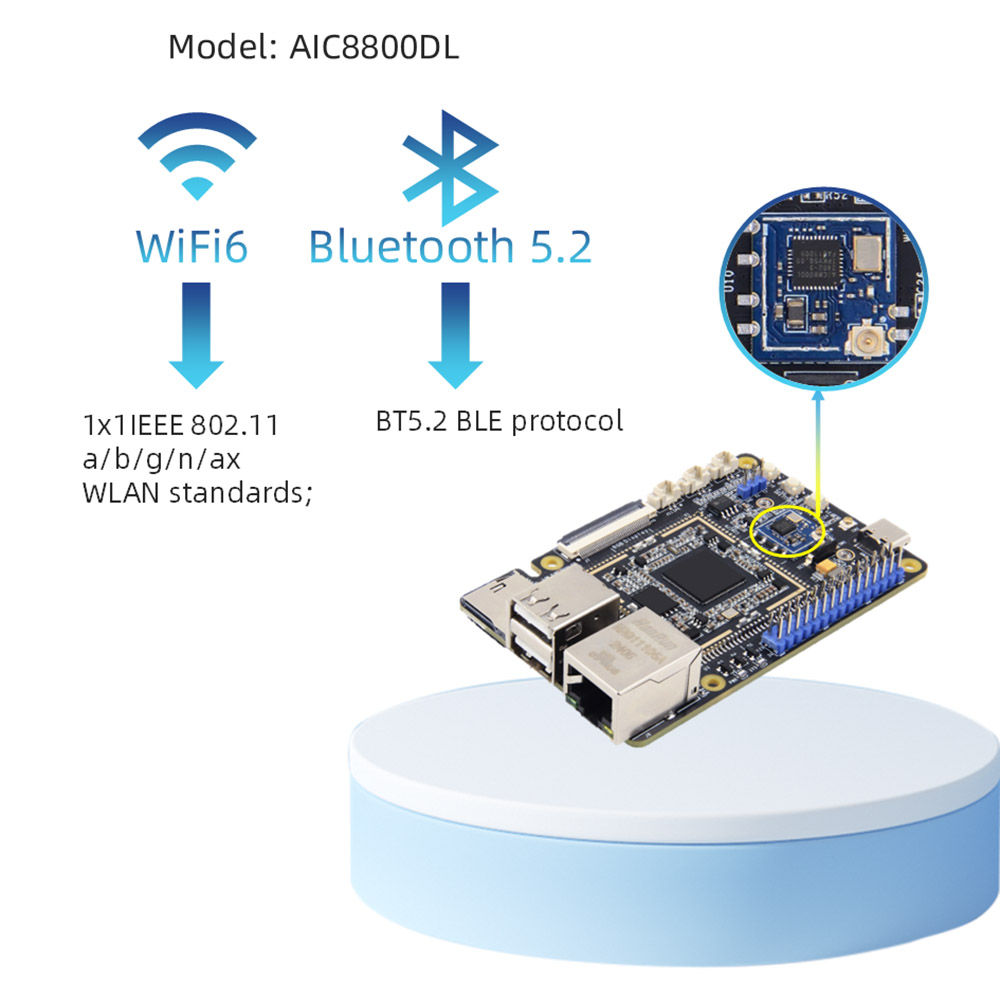

WiFi+Bluetooth：オンボードサポート2.4GWIFI6+BT5.2 BLE、モデル：AIC8800DL30

IOインターフェイス：PIN2.54 PINインターフェイス、GPIO、SPI、I2C、UART、PWM関数をサポートします

デバッグシリアルポート：デフォルトパラメーター115200-8-N-1

オーディオ：マイクインターフェイス*2、デュアルチャネルマイク入力。スピーカーインターフェイス*1、シングルチャネルSPK再生（左チャンネル）

ボタン：リセットボタン*1;バーンボタン*1; ADCボタン*1

LED：電源インジケーター*1;システムインジケーター*1

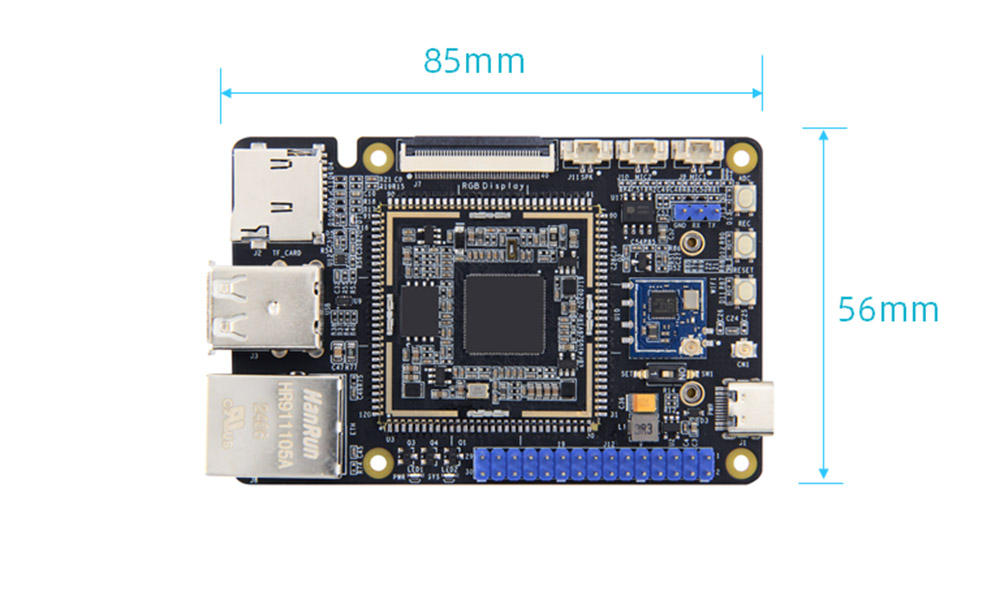

サイズ：56*85mm

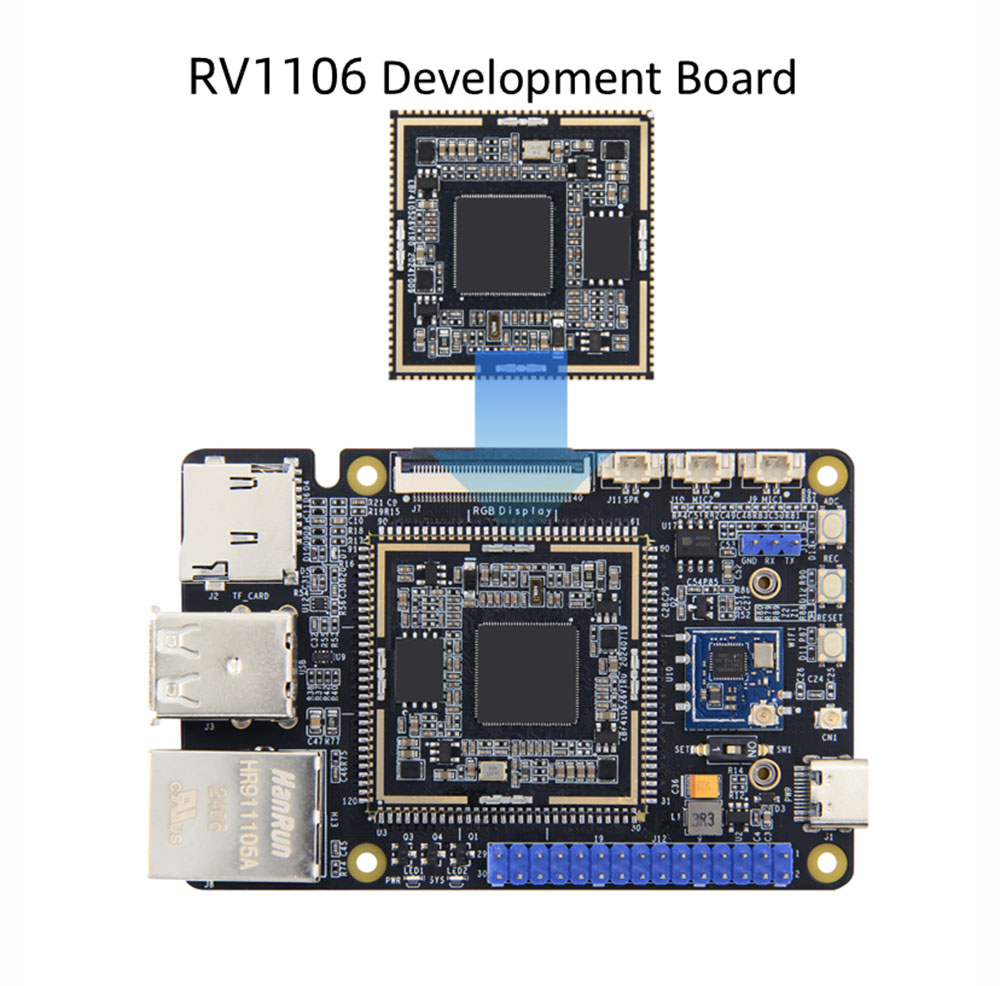

一致するコアボードが利用可能です

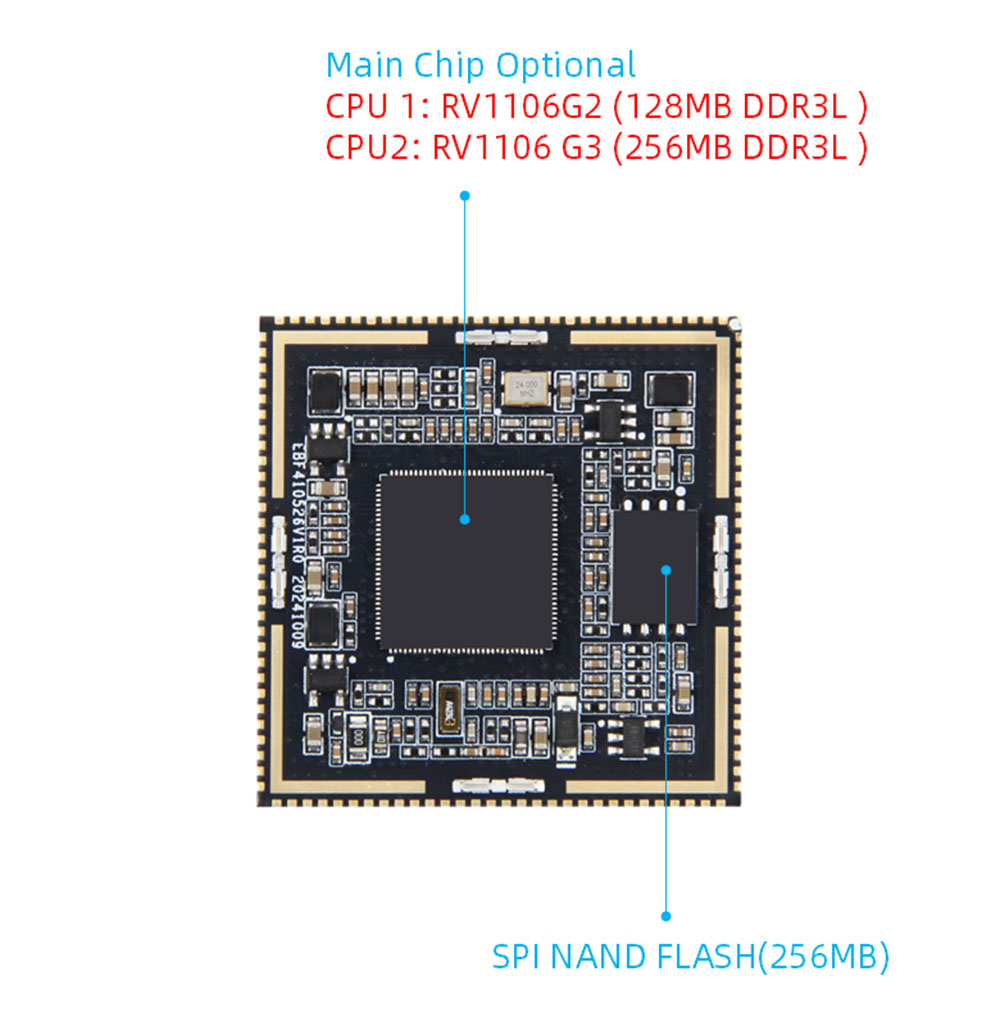

コアボードハードウェア構成

CPU：メインチップ：RV1106、cortexa7+MCU

メモリ：埋め込みDDR3L、オプションのRV1106G2：128MB/RV1106G3：256MB

ストレージ：256MBのスピンアンドフラッシュ

AIコンピューティングパワー：RV1106G2：0.5TOPS@int8、RV1106G3：1TOPS@int8

インターフェイス：Spinand Flashを除き、1つのNPORリセットピンと3 USB専用ピンを含む84 GPIOを含む10が完全にリードされています

PCB：4層、イマージョンゴールドデザイン

サイズ：35*35mm

信号ピン

ネットワークポート：100mイーサネット

シリアルポート：6

I²C：5

SPI：2

ADC：1

PWM：12

I2S：1

USB：1

カメラ：2

JTAG：1

LCD：1

RV1106ボードの詳細
