Allwinner H618コアボード

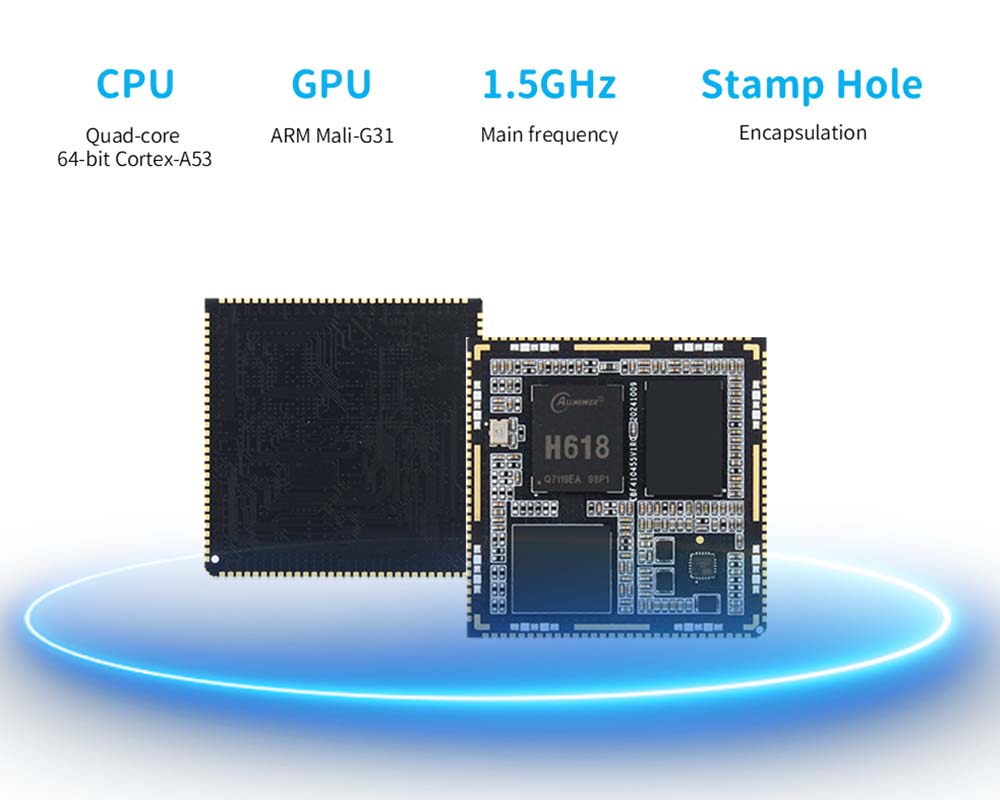

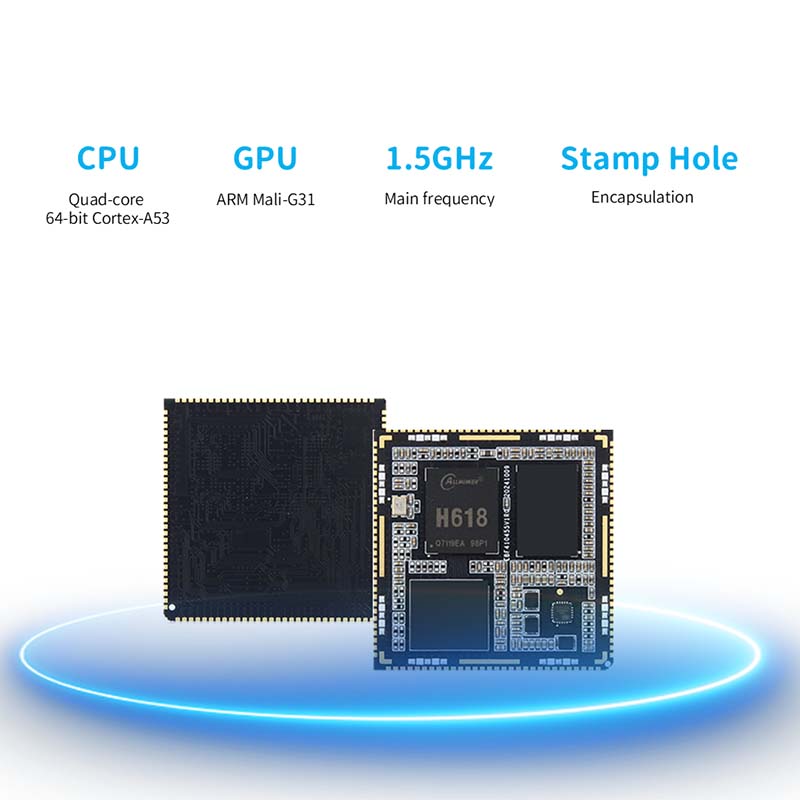

●このA1スタンプホールコアボード（TP-A1CS）は、AllWinner H618をメインチップ、64ビットクアッドコア皮質A53プロセッサ、メイン周波数1.5GHz、統合されたMali-G31GPU、豊富なオーディオおよびビデオインターフェイスを使用して、テレビボックス、スマートなスクリーン、その他のフィールドで広く使用できます。

●複数のビデオ形式のエンコードとデコードをサポートし、最大8k@24fps H.265デコードと4k@25fps H.264エンコードをサポートし、最大4k@60fps HDMIディスプレイ出力をサポートします。

●2つのメモリとストレージオプション、メモリLPDDR4オプション2GB/4GB、ストレージEMMC 3オプション8GB/32GBを提供します。

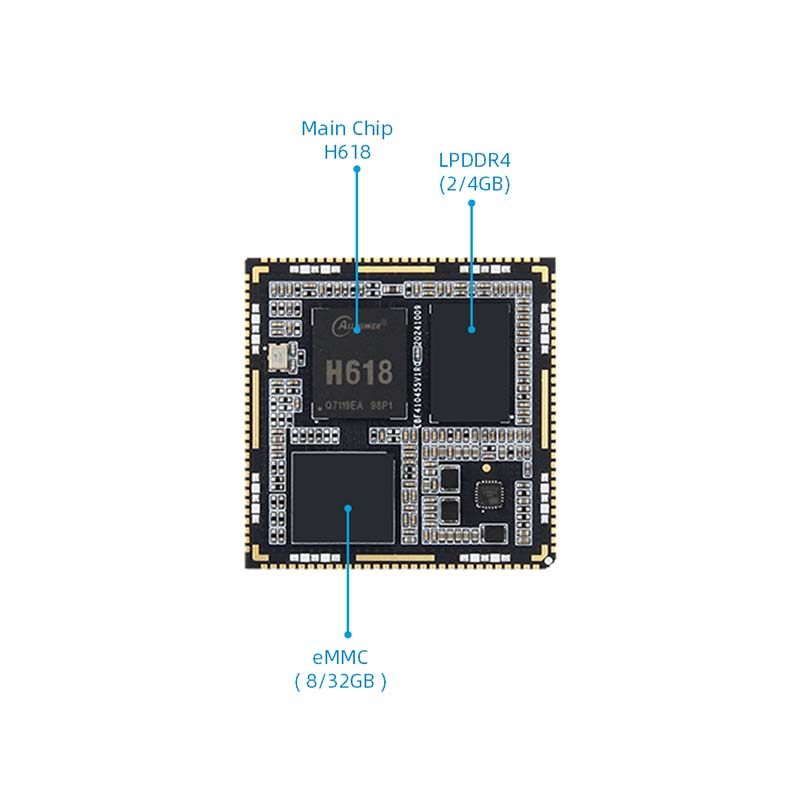

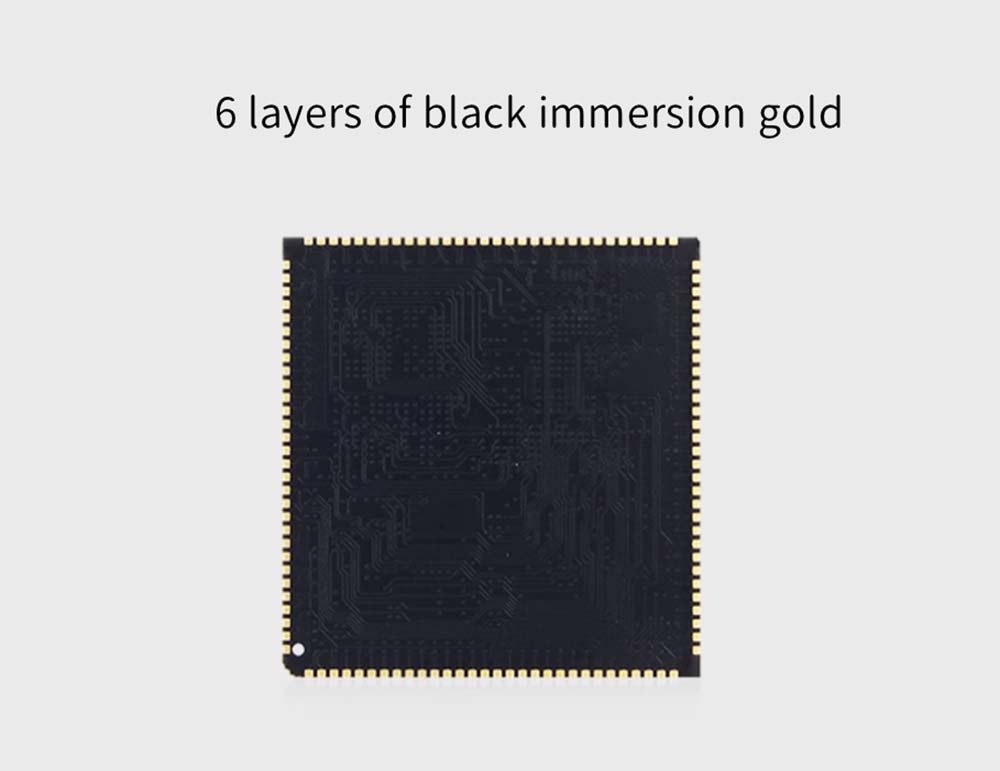

●スタンプホールインターフェイスの設計を採用すると、ボードはわずか40*40mm、小さくて洗練され、6層の黒い浸漬ゴールドがあります。 DDRに加えて、EMMCバス、LRADC、I0が完全に導かれます

●周辺インターフェイスはリッチで、コアボードは、Stamp Hole接続を介してUSB OTG/HOST、I2CSPI、PWM、I2S、HDMI、UARTおよびその他のインターフェイスを導き出します。

●主流のAndroid TV、Debain、Ubuntuオペレーティングシステムの画像を正式にサポートし、6つ以上の異なるアプリケーション環境に適用できます。

●一致するWildfire Luban Cat A110ボード全体がチュートリアルとSDKドライバー開発キットを提供します。情報は完全にオープンソースであり、ユーザーが使用し、二次開発に便利です。

H618コアボードパラメーター

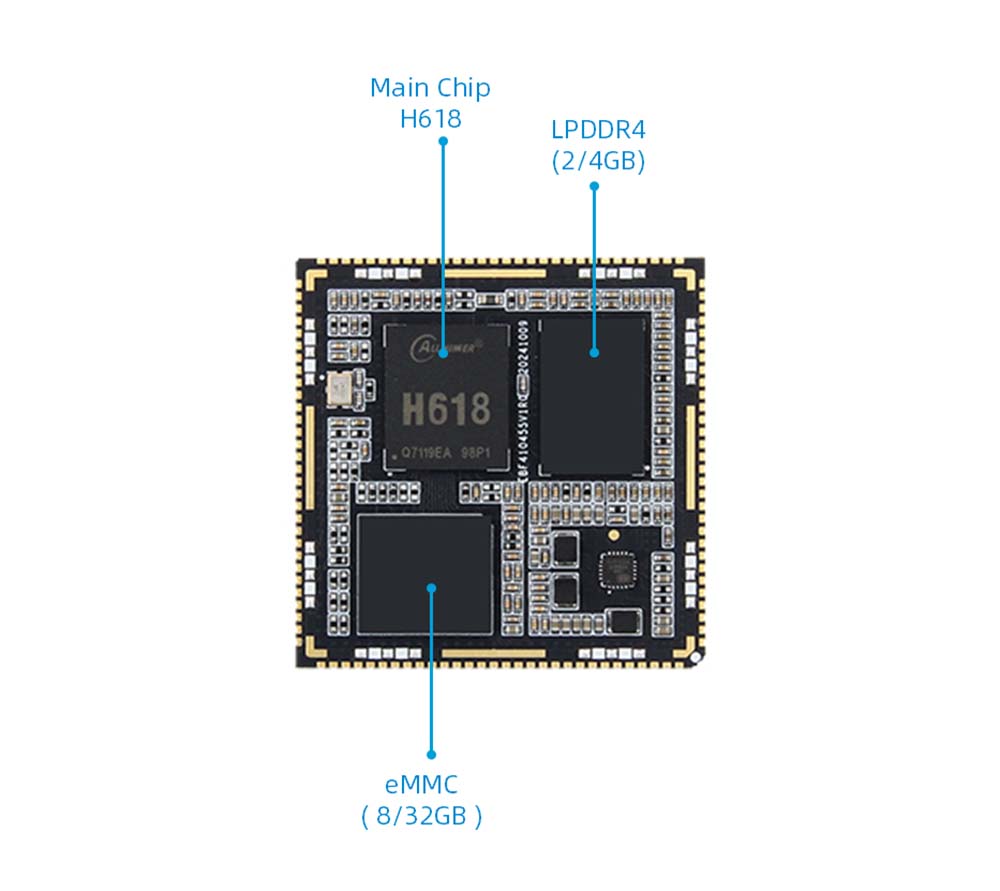

●メインチップ：Allwinner H618

●CPU：4コア64ビットCortex-A53

●COPP：ARM MALIZO-G31

●メモリ：オンボードLPDDR4、2/4GB

●ストレージ：EMMC、8/32GBは、EMMCブートシステムをサポートしています

●インターフェース：DDR、EMMCバス、LRADC、8 USB専用、1つのAPリセットリセットピン、1 Bluetooth Enable、1 WiFi Enable、1 Felボタンを含むGPI088を含む10のフルリードに加えて

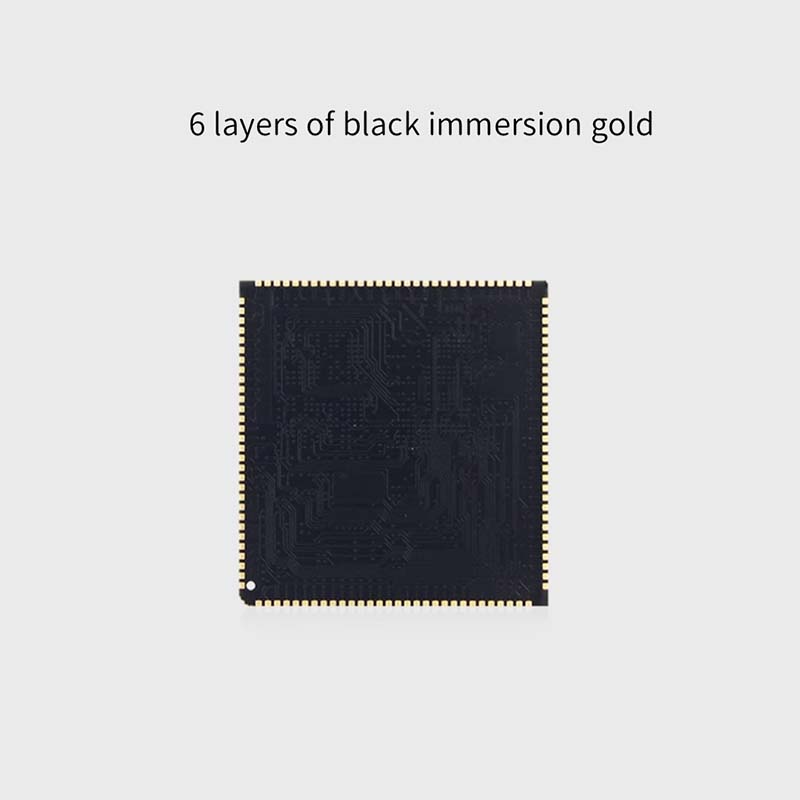

●PCB：6層、浸漬ゴールドデザイン

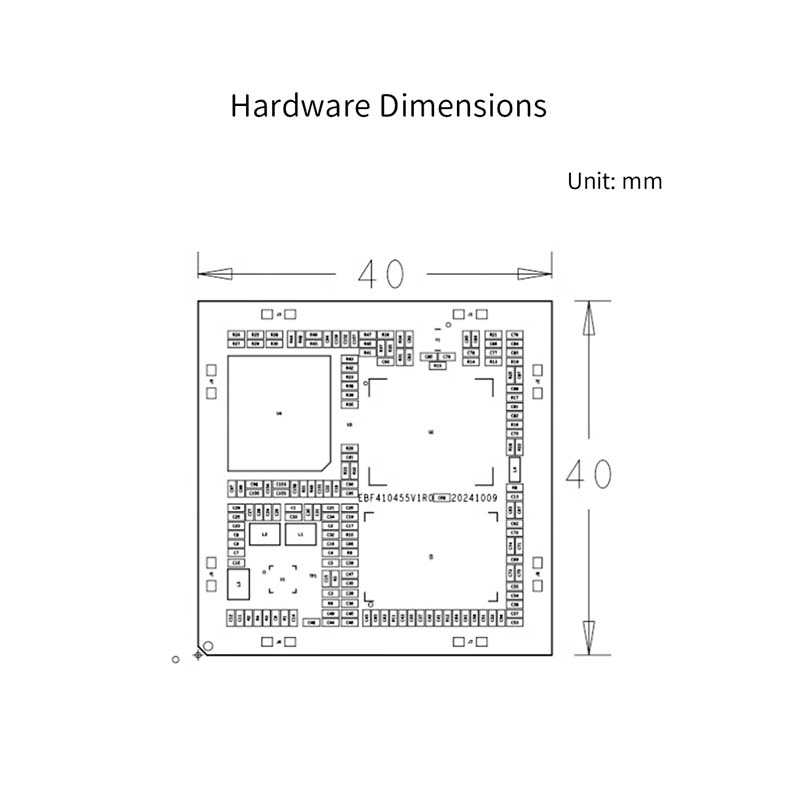

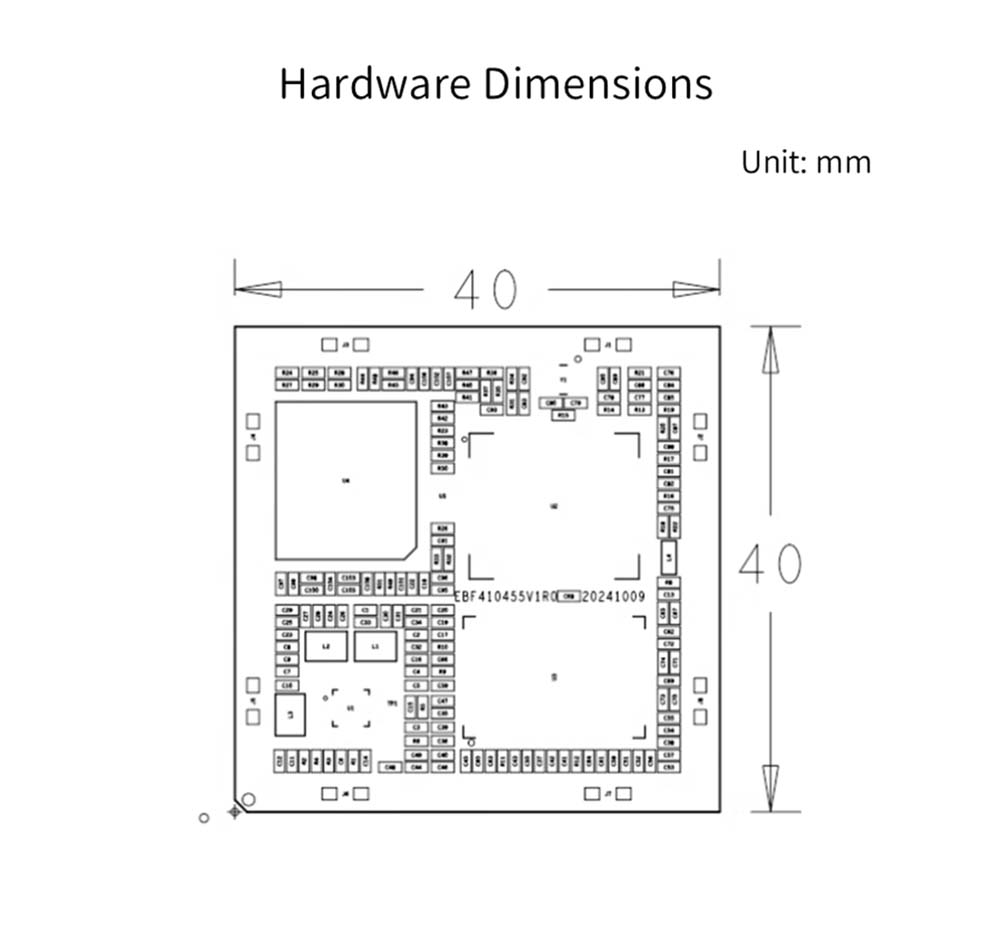

●サイズ：40*40mm

信号インターフェイス

●ネットワークポート：1ギガビットイーサネット

●JTAG：1

●オーディオ：1、左右のチャネル

●シリアルポート：6

●12c：5

●SPI：2

●PWM：4

●12秒：3

●USB OTG：1

●USBホスト：3

●HDMI：1

●SD：1

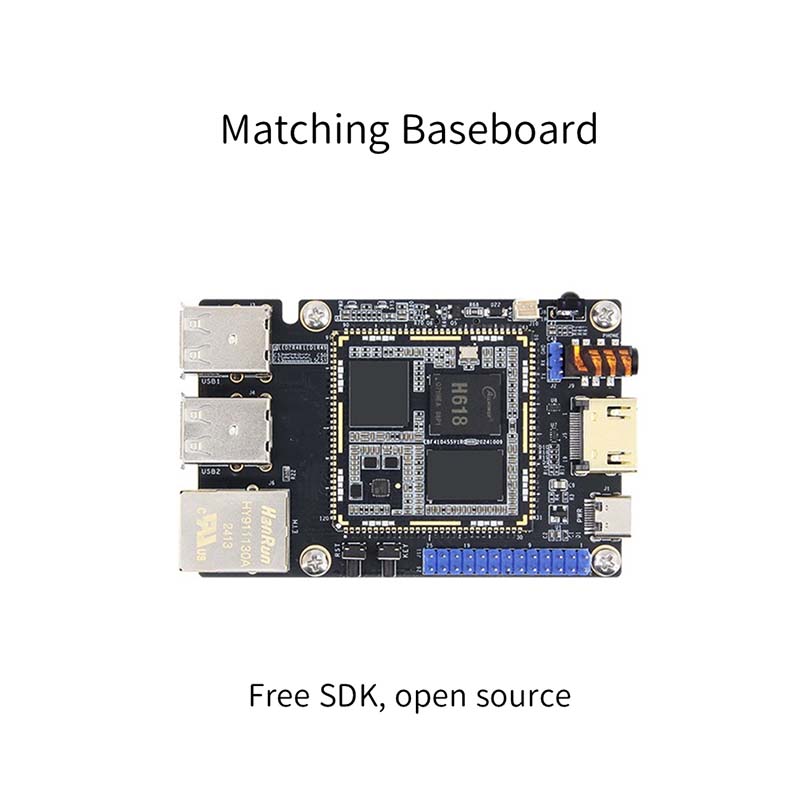

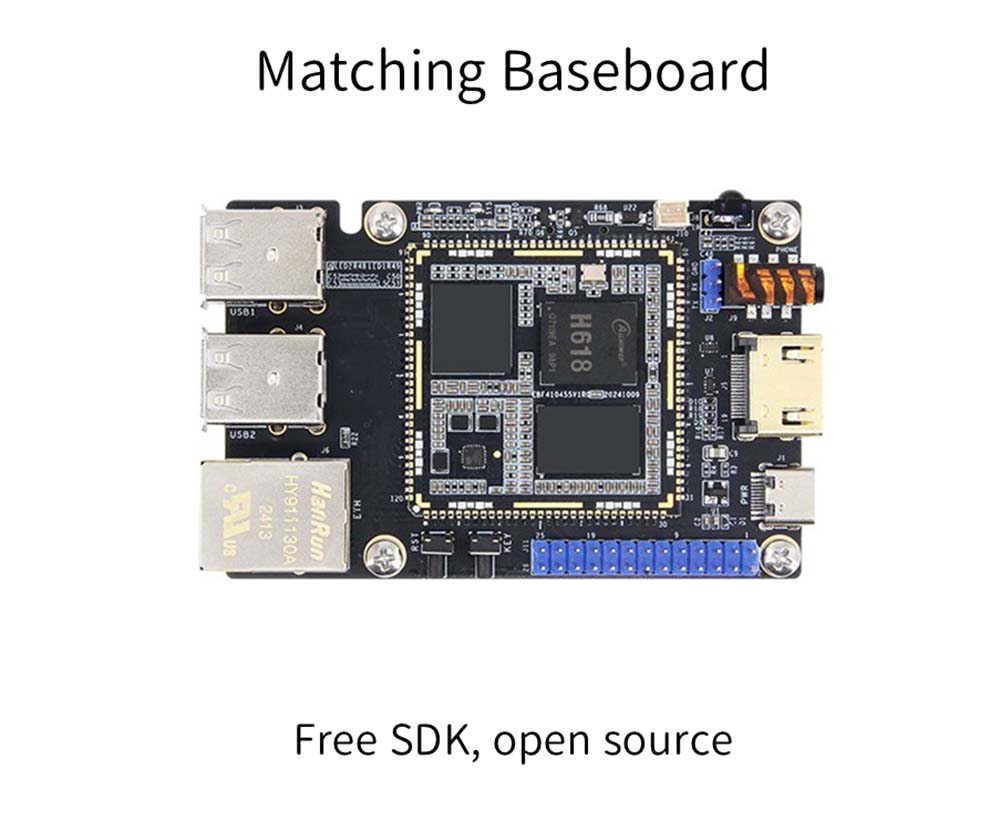

マッチングベースボードが利用可能です

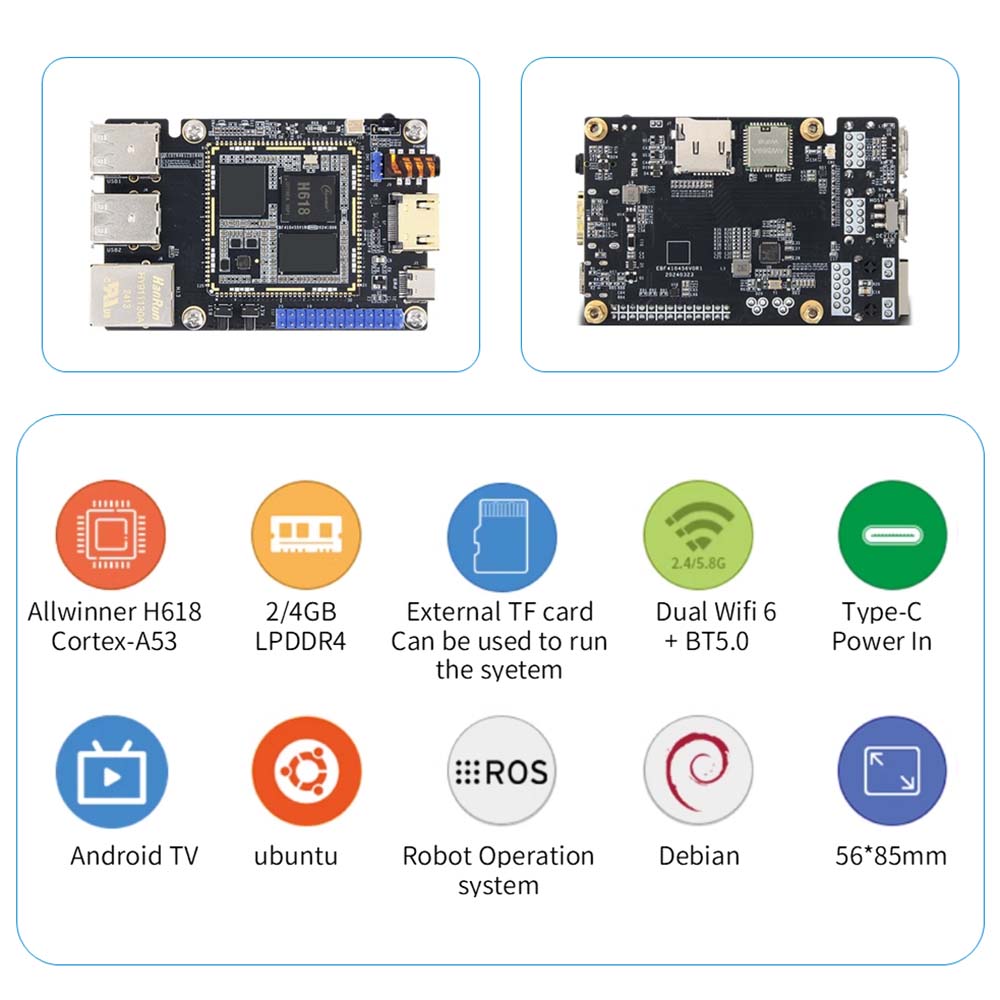

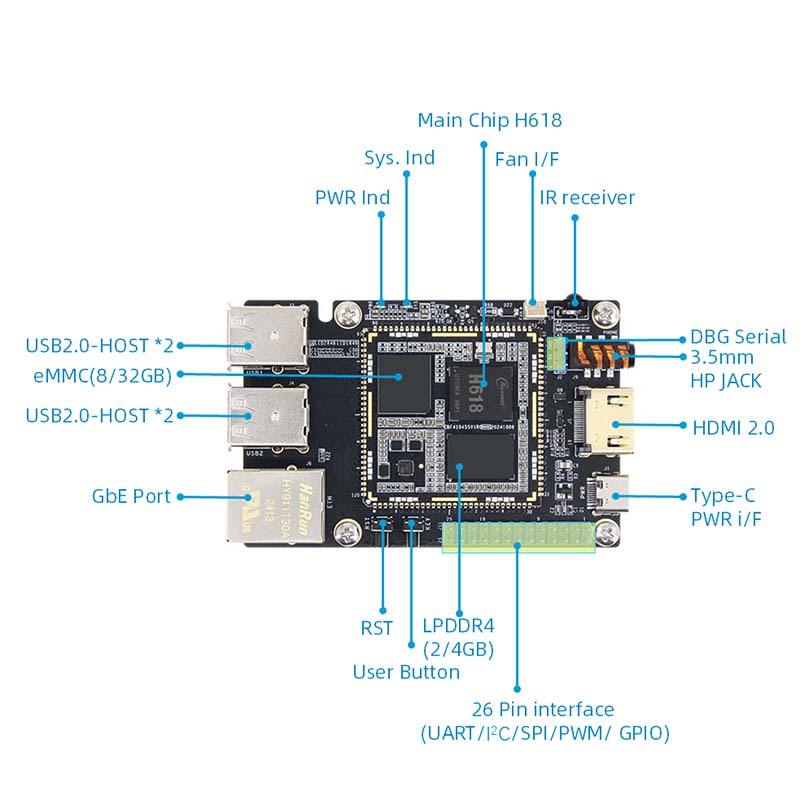

H618マザーボードハードウェアパラメーター

1。CPU：メインチップ：Allwinner H618、4コア64ビット皮質A53

2。GUU：MM G31 MP2

3。メモリ：オンボードLPDDR4、2/4GB

4。ストレージ：EMMC、8/32GBは、EMMCブートシステムをサポートします

5。パワーインターフェイス：5V@3A DC入力、Type-Cインターフェイスは、画像を燃やすためにも使用できます

6。Yイーサネット：10/100/1000m適応イーサネットポート

7。USB2.0：USBホストType-Aインターフェイス*4

8。USB-OTG選択スイッチ：ホストタイプAに切り替えたときは、タイプCに切り替えたときにデバイス

9。HDMI：HDMI2.0画面インターフェイス*1、Linuxシステムの下で1920x1080@60fpsをサポートし、Android TVシステムで4096x2160@60fpsをサポートしています

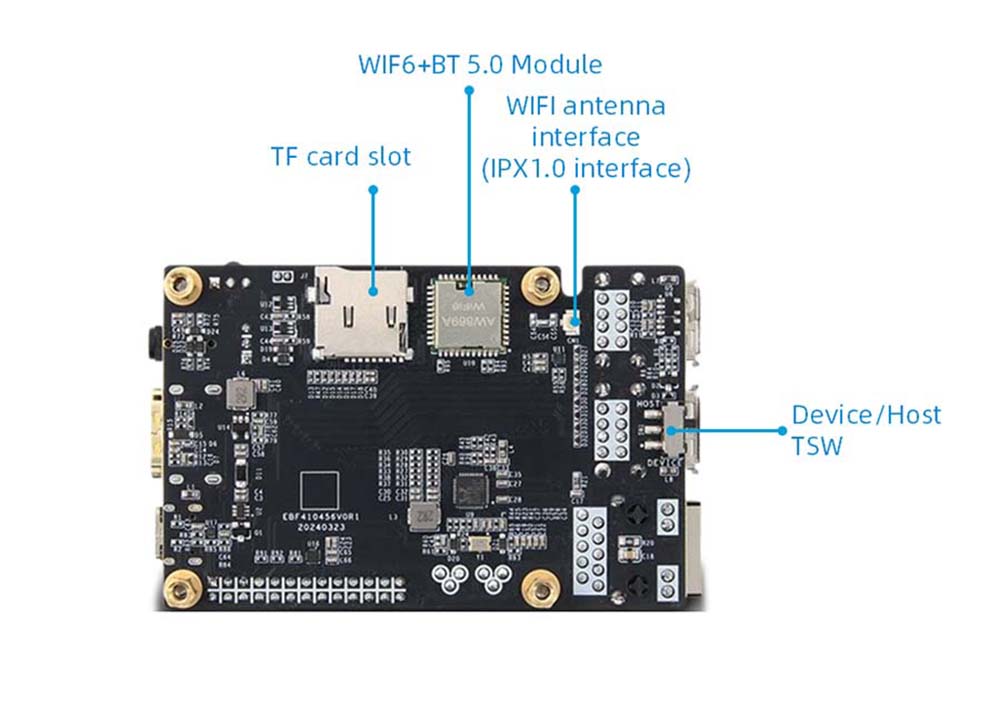

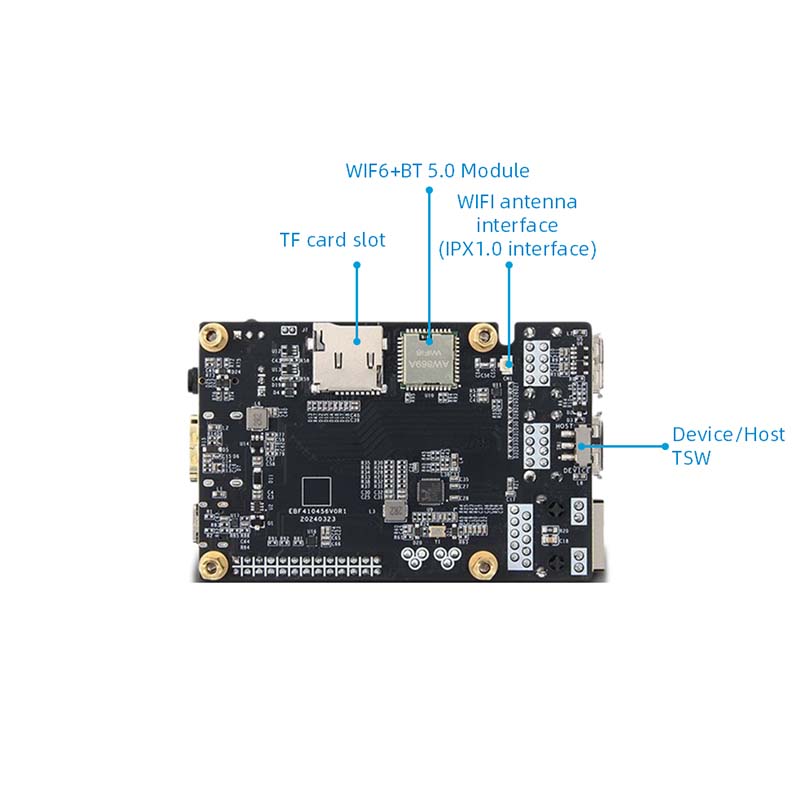

10。Wifi+Bluetooth：オンボードサポート2.4g/5.8gデュアルバンドWiFi6+BLE5.0、モデル：AW869A

11。TFカードホルダー：SD3.0インターフェイス、最大512GBをサポートし、TFカードブートシステムをサポートします

12。I0インターフェイス：26ピン2.54ピンインターフェイス、GPIO、SPI、I2C、UART、PWM関数をサポートします

13。デバッグシリアルポート：デフォルトパラメーター115200-8-N-1

14。オーディオ：3.5mmヘッドフォンインターフェイス*1;

15。ボタン：リセットボタン*1、ユーザーボタン*1

16。LED：パワーインジケーター*1;システムインジケーター "1

17。赤外線レシーバー：赤外線リモートコントロール機能をサポートします

18。ファンインターフェース：熱散逸のために5Vファンのサポートインストール

19。サイズ：56*85mm
