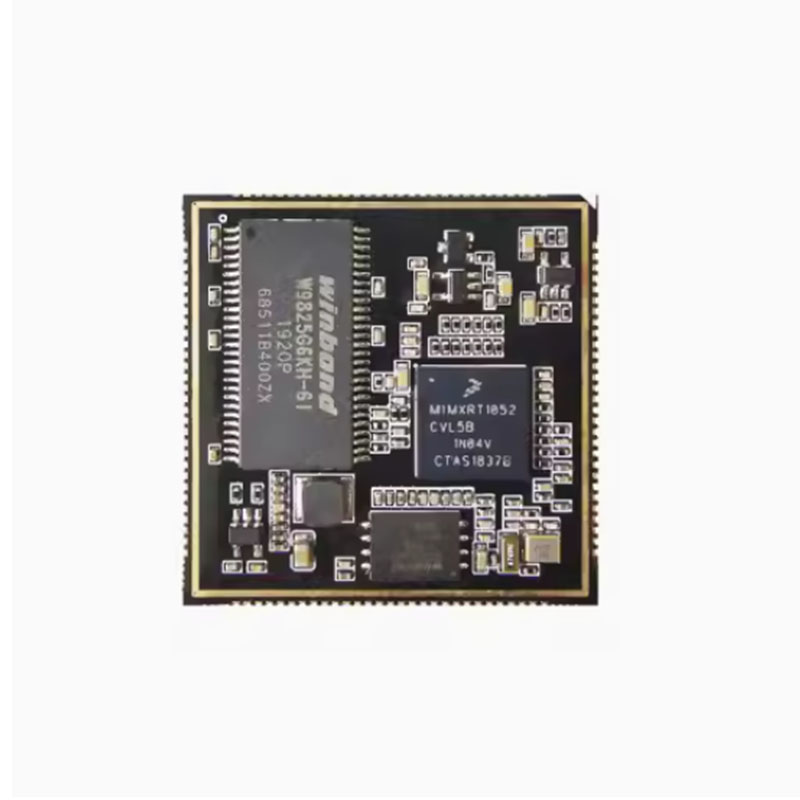

NXP I.MX RT1052コアボード

●このRT1052 S2コアボードは、NXP MIMXRT1052CVL5Bプロセッサに基づいて設計されています。

●ボード全体のコンポーネントは、工業用グレードの材料で作られています。

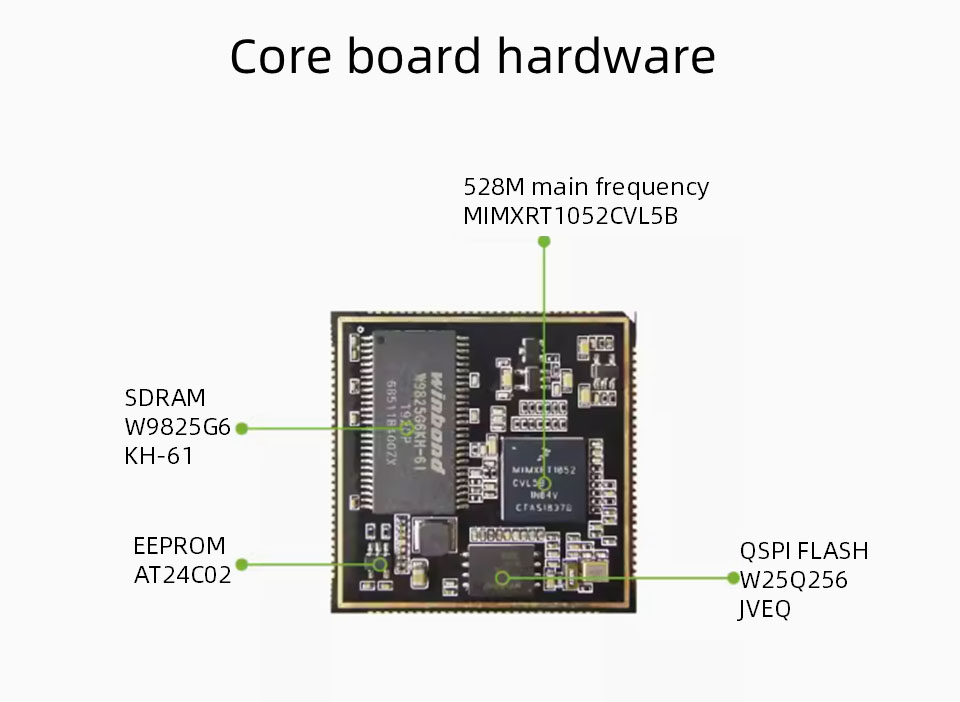

●コアボードのハードウェアリソースには含まれます

●32MB SDRAM、32MB NOR FLASH、および256B EEPROM。

●PCBは、全体のサイズが38*38mm、合計116ピン、1.0mmのピン間隔を持つ6層のブラックイマージョンゴールドデザインを採用しています。 SEMCバスを除き、チップの残りの10ピンはすべて導かれます。

コアボード信号インターフェイスパラメーター

メインチップ：MIMXRT1052CVL5B、cortex-M7コア、メイン周波数528MHz

SDRAM：2MB、TSSOPパッケージ、ブランドウィンボンド、産業グレード

フラッシュ：32MB、WSON8パッケージ、ブランドウィンボンド、産業用グレード

EEPROM：AT24C02 256B

イーサネットPHY：なし

PCBサイズ：38*38mm

電源：3.3V

シールドカバー：シールドカバーなし

GPIO：116ピン、1.0mmピン間隔、SEMCバスを除き、他のすべてのI0が導かれます

動作温度：-40〜85°C、産業グレード

コアボード信号インターフェイス

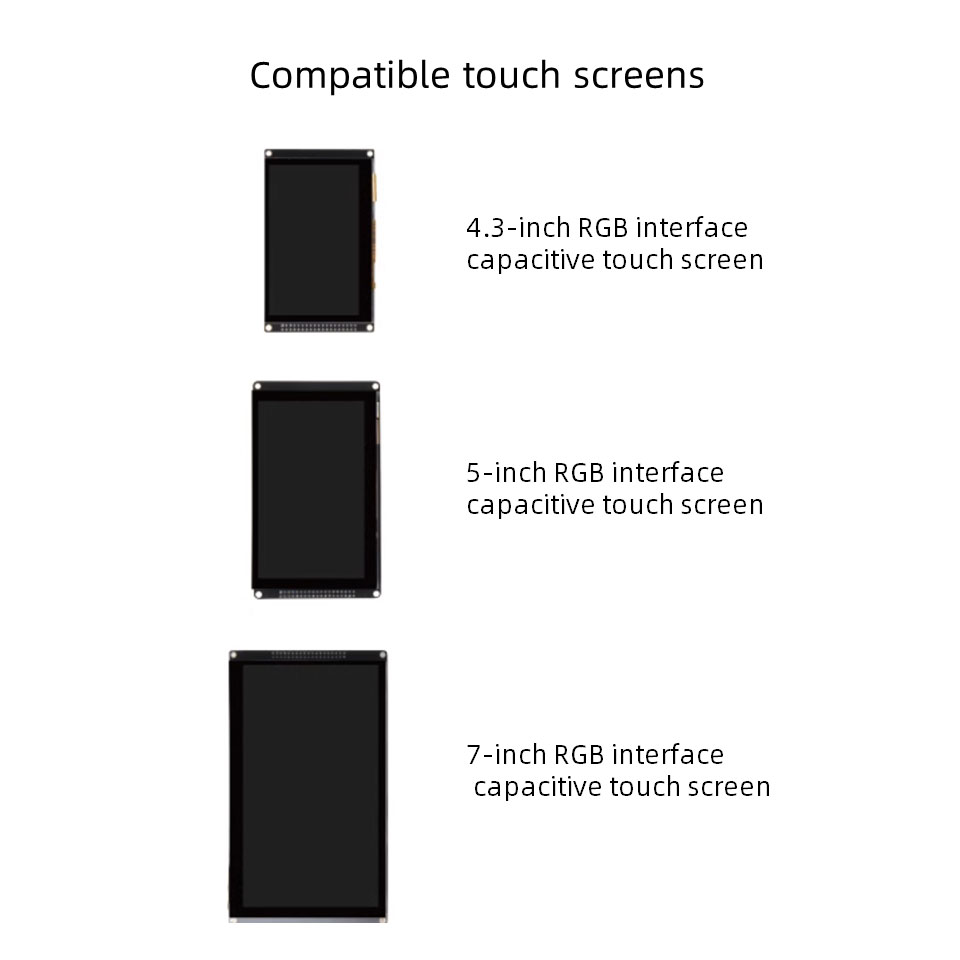

●LCD：1チャネル

●USB：2つのチャネル、高速Phy

●SDIO：2チャネル

●I²C：4

●SPI：4

●UART：8

●SAI：3

●ADC：2（それぞれ16チャネル）、12ビット

●PWM：4

●JTAG：1チャンネル

●SPDIF：2チャネル

●缶：2

●注：上記のデータが再利用される場合があります。コアボードピンの説明を参照設計として参照してください

注：ボードは500の最低注文でカスタマイズできます
