RK3562J開発委員会

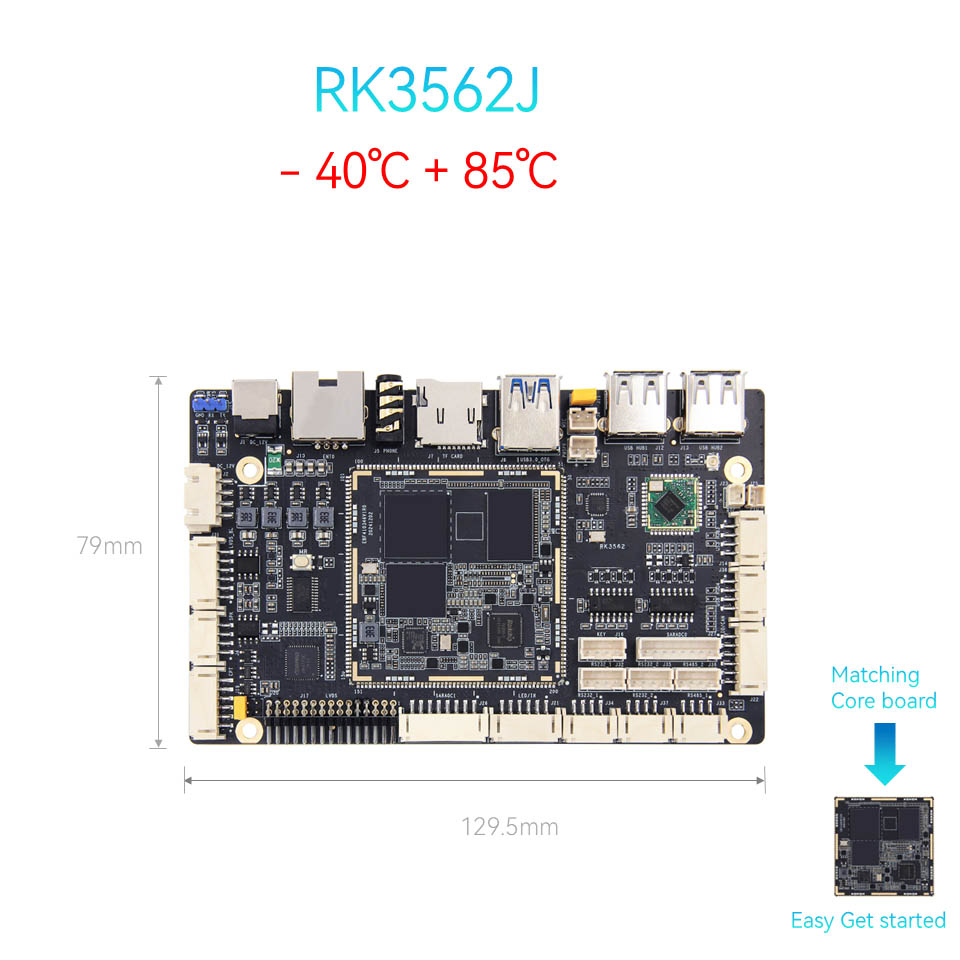

ThinkCore Technology RK3562J開発ボードは、産業用グレードチップを使用し、-40°Cから85°Cの動作温度範囲で長時間安定して動作し、屋外広告マシン、ショッピングモールのディスプレイ機器など、さまざまな複雑な環境での商業ディスプレイアプリケーションのニーズを満たします。

主な機能：

高性能SOC：Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz、デジタルサイネージ、スマート小売、産業管理に最適です。

●リッチインターフェイス：超低レイテンシ接続のためのMIPI CSI/DSI + LVD、高速USB 3.0、およびWi-Fi 6を介したデュアルディスプレイサポート。

●オープンソース設計：オープンソースサポートベースボードPCBソースファイル、およびSDKは迅速なカスタマイズを提供しました。

●ギガビットイーサネットポート：ギガビットイーサネットポートは、コマーシャルディスプレイボードやその他の機器に効率的で安定した柔軟なネットワークサポートを提供できます

●コマーシャルグレードの信頼性：24時間年中無休のデジタルサイネージとAIOTエッジデバイスに合わせて、安定したAndroid/Linuxサポート。

●公式サポート主流のオペレーティングシステム画像：Android、Debian、Ubuntuなど。これは、6つ以上の異なるアプリケーション環境に適用できます。

なぜ私たちを選ぶのですか？

オープンソースのハードウェア：ベースボードを自由に変更します。ライセンス障壁はありません。

技術サポート：OEM/ODM統合の開発と支援を加速するためのオンライン技術サポート。

費用対効果：競合他社よりも市場投入までの時間が速い既製のソリューション。

アプリケーション：インタラクティブキオスク、広告プレーヤー、ライブストリーミングボックス、コマーシャルディスプレイオールインワン広告、ライブブロードキャストマシン

製品パラメーター：

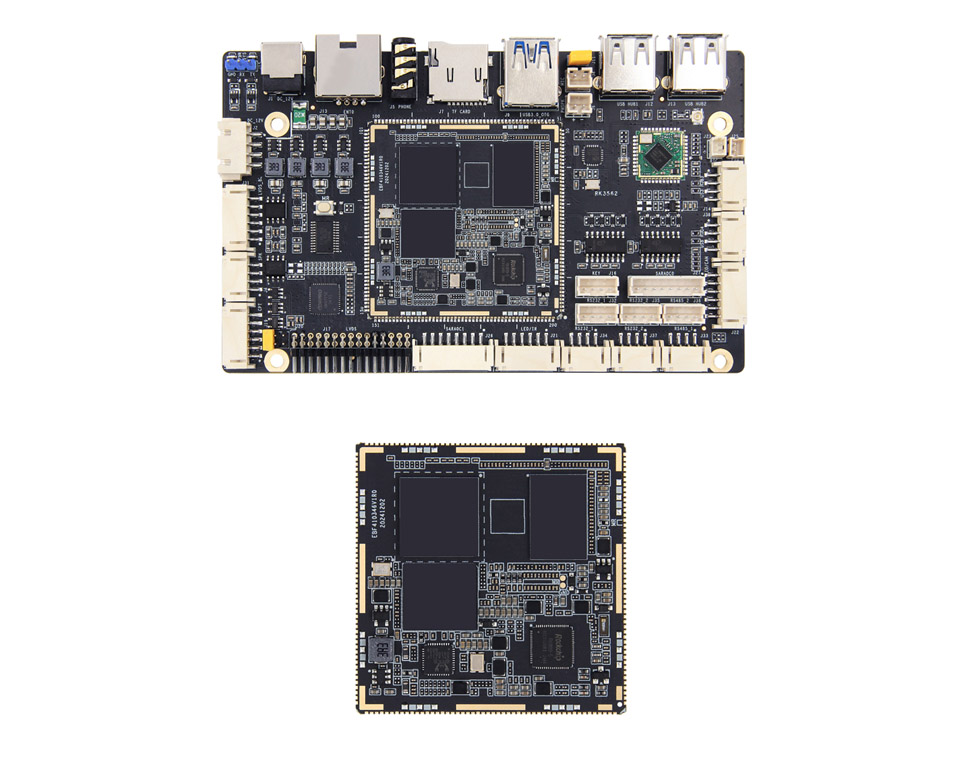

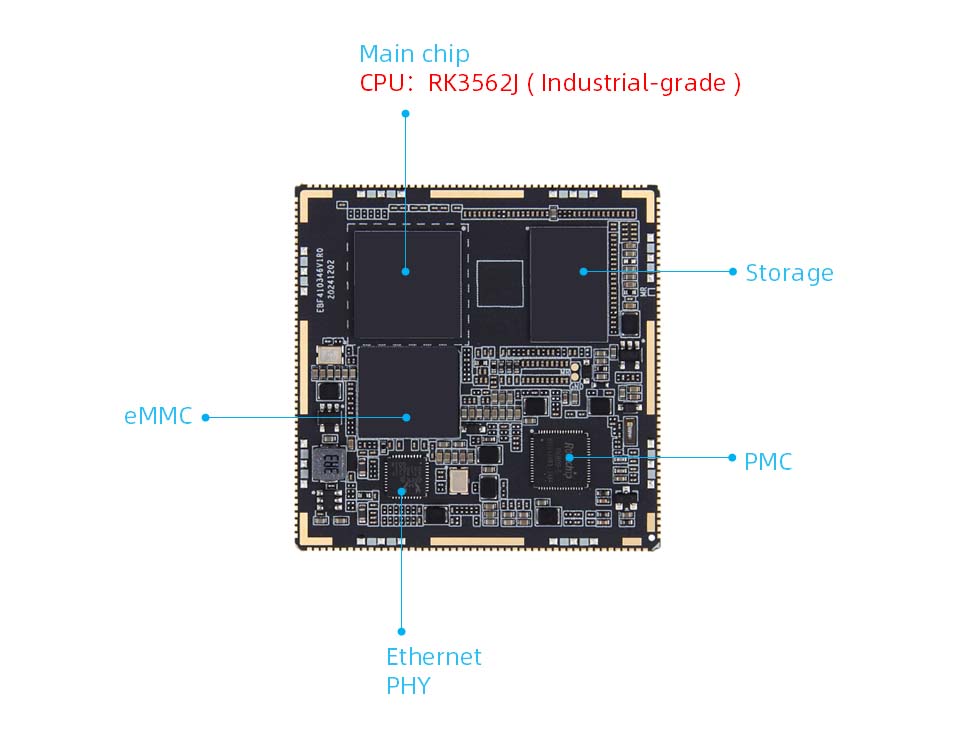

RK3562Jコアボードハードウェア構成

●メインチップ

モデル：RK3562/RK3562J

CPU：Quad-Core Cortex-A53、最大2.0GHz

GPU：Mali-G52

NPU：1TOPSコンピューティングパワー（NPUなしの産業用グレードRK3562J）

●メモリ：1/2/4/8GB、LPDDR4/4X（カスタマイズ可能）

●ストレージ：8/32/64/128GB、EMMC（カスタマイズ可能）

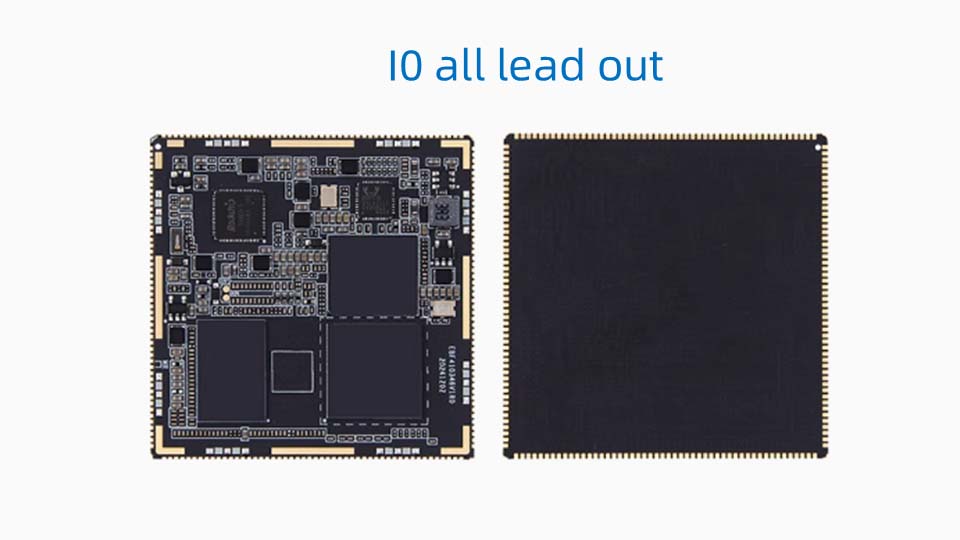

●インターフェース：スタンプホールインターフェイス、10のフルリード

●PCB：8層、ブラックイマージョンゴールドデザイン

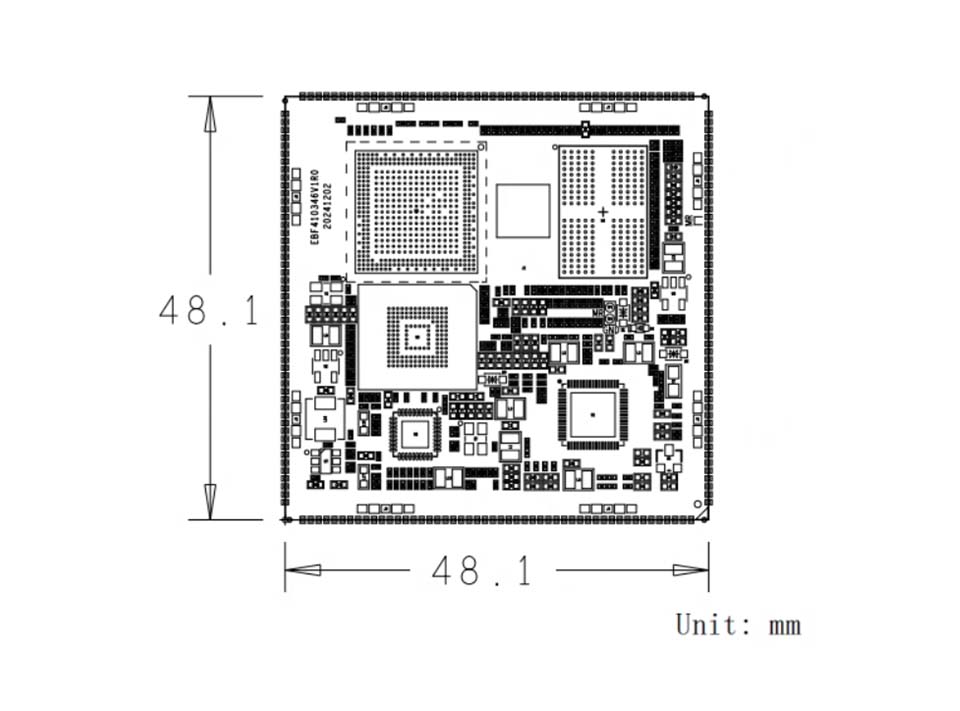

●サイズ：48.1*48.1mm

信号ピン

●IO：1つの微分クロック、3つのボタンピン、1つのパワーコントロールピンを含む86 GPIOピン

●ネットワークポート：1ギガビットイーサネット

●シリアルポート：10

●12c：6

●SPI：3

●缶：2

●ADC：13

●PWM：15

●12秒：2

●USB3.0 OTG：1

●USB2.0ホスト：1

●カメラ：MIPICS12LANE*4

●SDMMC：2

●SPK：1

●オーディオ出力：1

●MIC：1

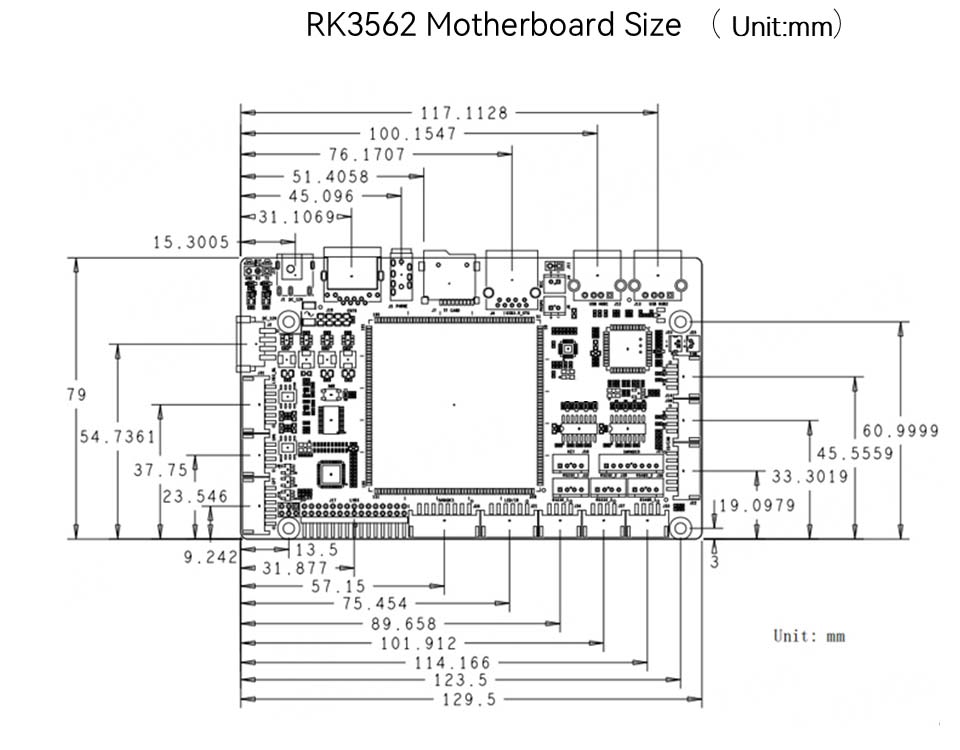

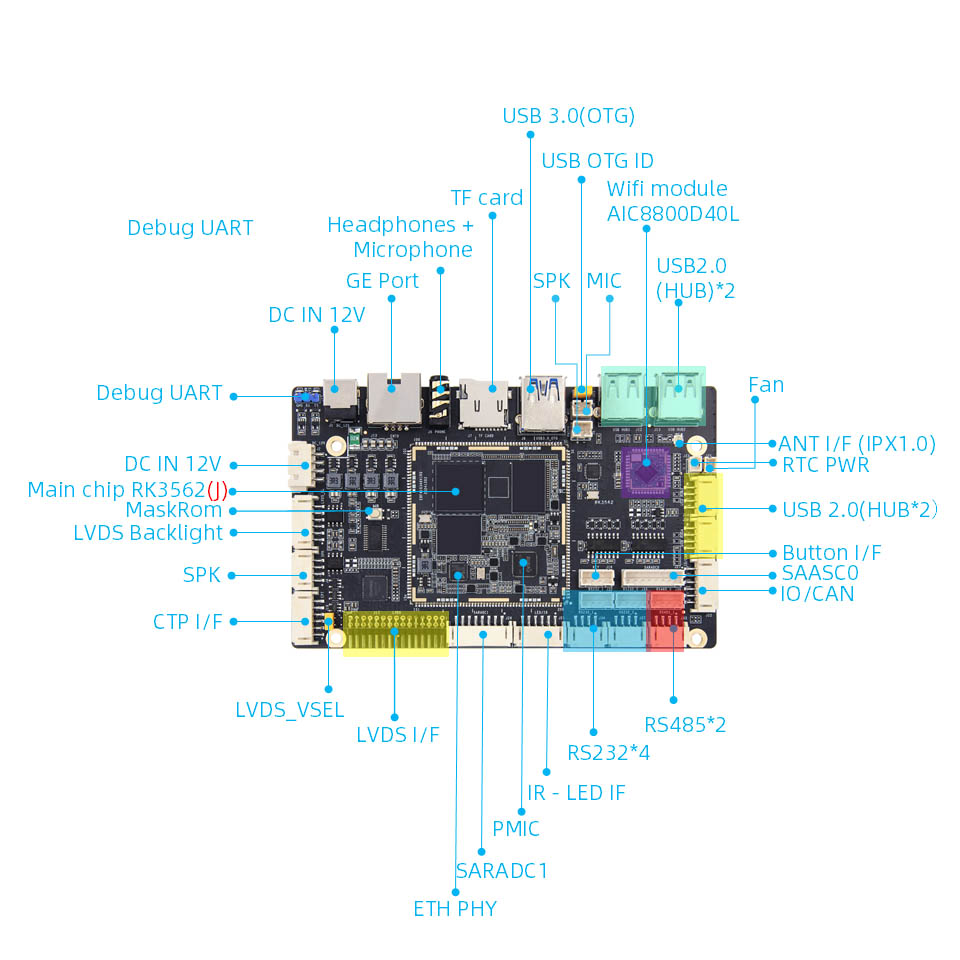

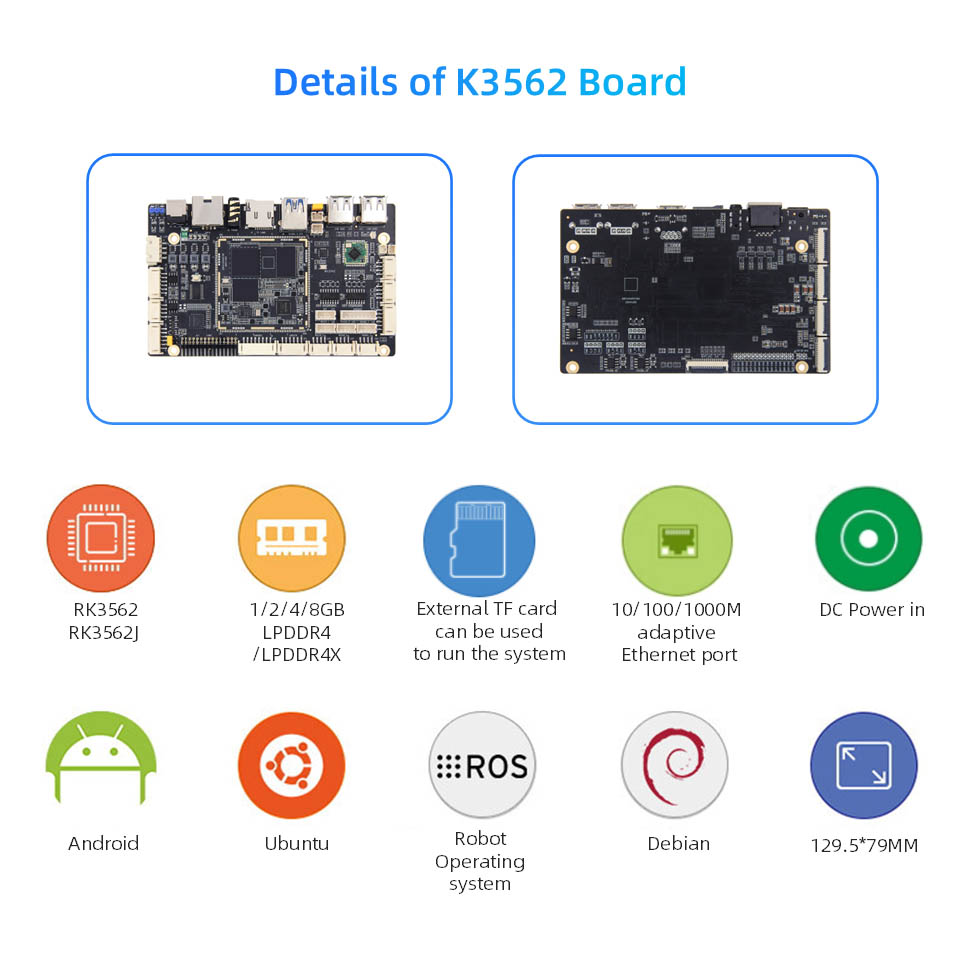

RK3562Jマザーボードハードウェア構成

●メインチップ：

モデル：RK3562/RK3562JCPU：Quad-Core Cortex-A53、最大2.0GHzGPUまでの主要な周波数：MALI-G52NPU：1TOPSコンピューティングパワー（NPUなしの産業グレードRK3562J）

●メモリ：1/2/4/8GB、LPDDR4/4X（カスタマイズ可能）

●ストレージ：8/32/64/128GB、EMMC（カスタマイズ可能）

●パワーインターフェイス：DC 12V@2A DC入力

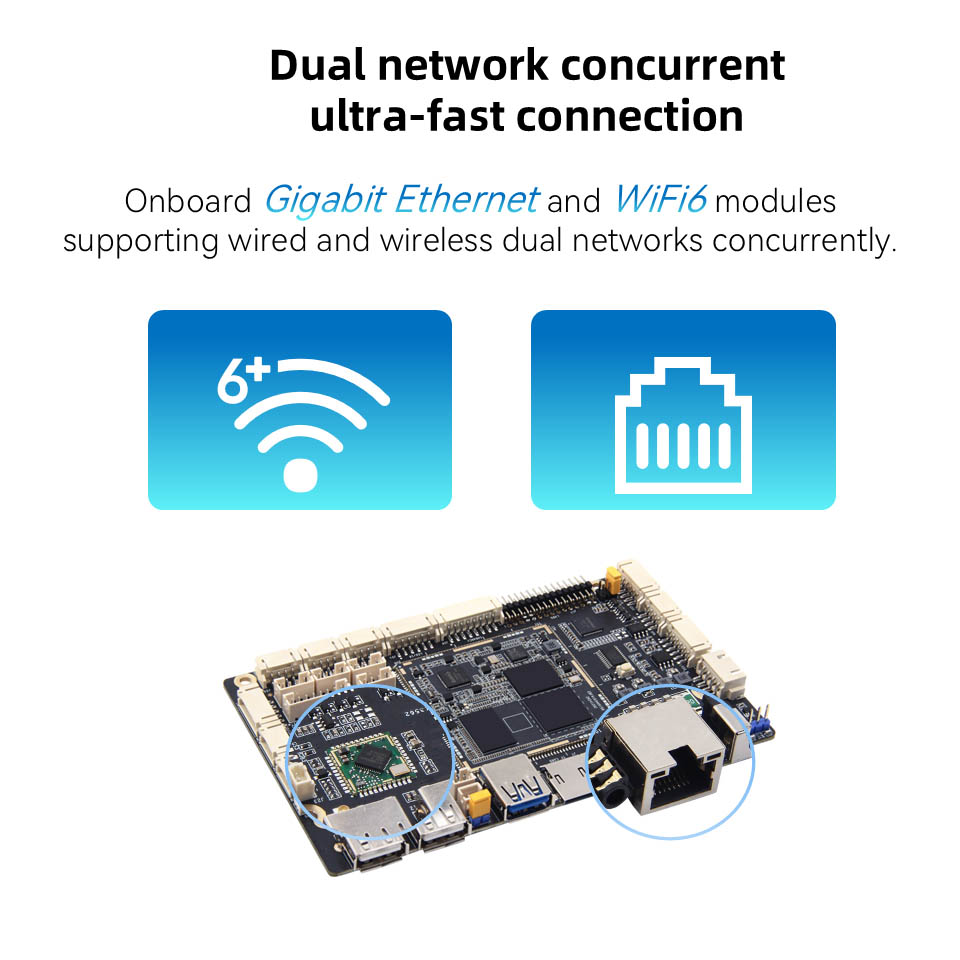

●イーサネット：ギガビットネットワークポート*1、10/100/1000Mbpsデータ送信レートをサポートします

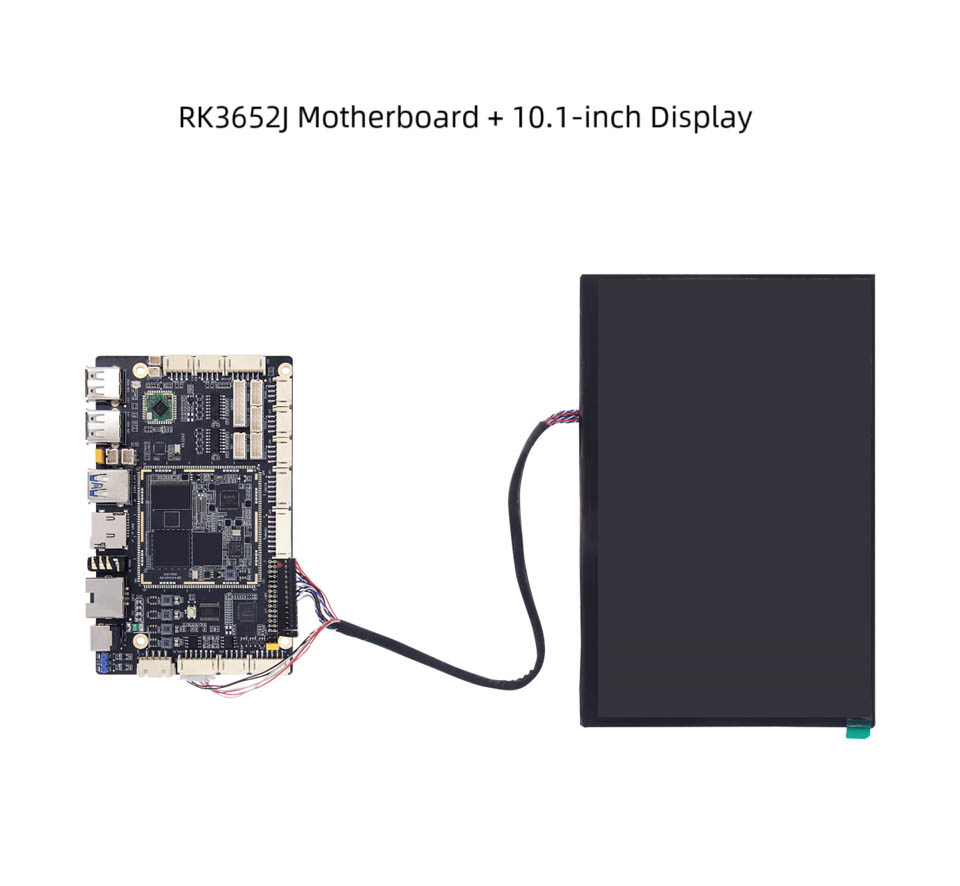

●LVD：2*15pin LVDS画面インターフェイス*1

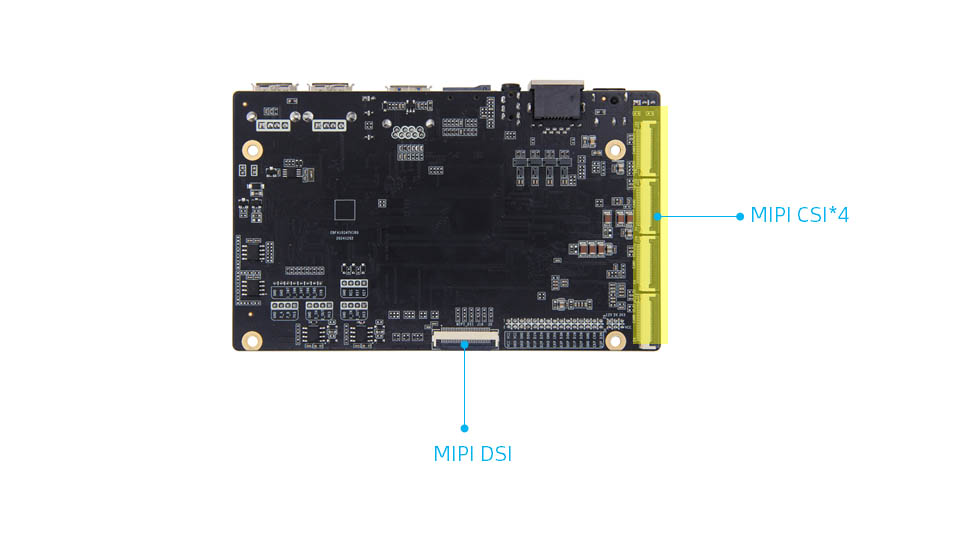

●MIPI-DSI：MIPI画面インターフェイス*1、MIPIDSIおよびLVDSインターフェイスが再利用され、デフォルトはLVDS画面に接続することです。 Mipidsiに接続することを選択した場合、抵抗器を変更する必要があります

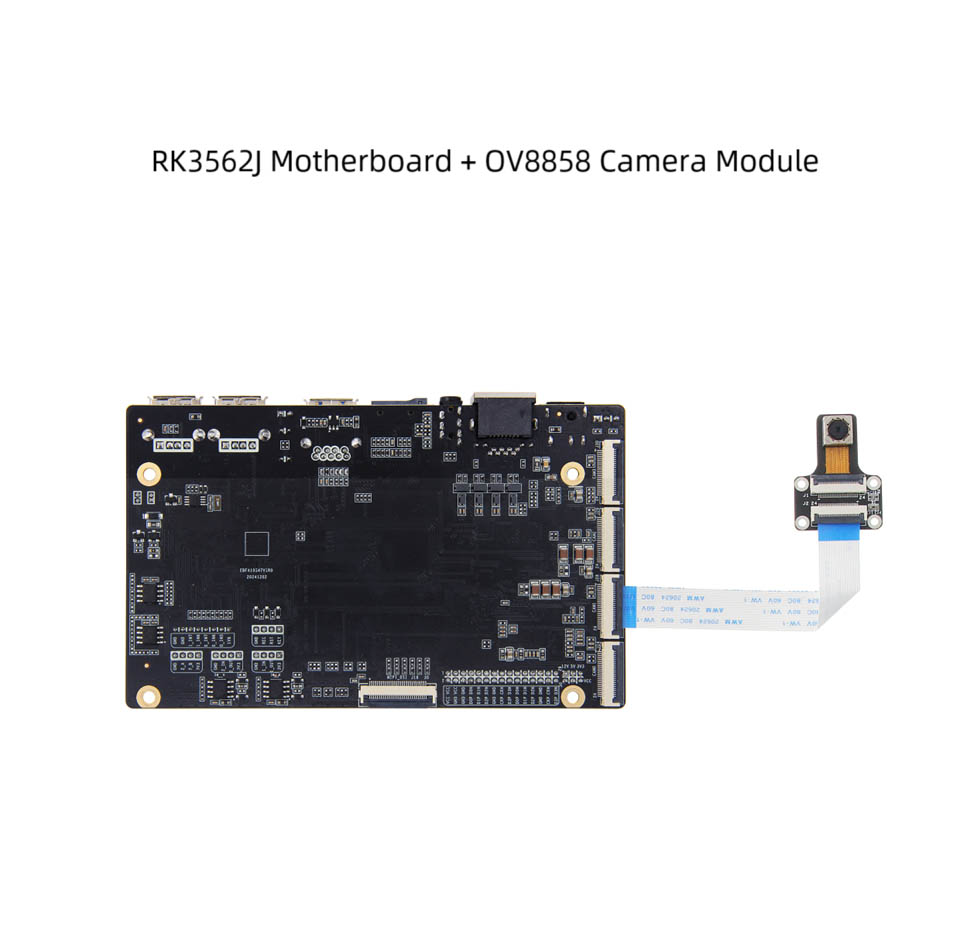

●MIPI-CSI：MIPIカメラインターフェイス*4は、ストアのIMX415/OV8858カメラに差し込むことができます（デフォルトの組み合わせはOV8858カメラです）

●静電容量のタッチスクリーン：LVDSタッチスクリーンインターフェイス*1

●LCDバックライト：LVDSバックライトインターフェイス*1

●画面電源インターフェイス：LVDS電圧選択インターフェイス*1

●USB2.0：USBハブインターフェイス*4

●USB3.0：USB OTGインターフェイス*1、デフォルトはデバイスモードです。モードはジャンパーキャップで選択できます

●WIFI：オンボードWIFI6モジュール、モデル：AIC8800D40L

●TFカードホルダー：マイクロSD（TF）カードをサポートしてシステムを開始し、最大512GBまで
