RK3568ボードからボードマザーボード

ThisRK3568ボードへのボードマザーボード（BTBインターフェイス）は、ディスプレイ、コントロール、ネットワーク伝送、ファイルストレージ、エッジコンピューティング、その他のシナリオ用の高性能シングルボードコンピューターおよび組み込みマザーボードとして使用できます。

RockChiprk3568（商業グレード）/RK3568J（産業用グレード）をメインチップとして使用して、22NMプロセステクノロジーを採用し、2.0GHz、統合されたクアッドコア64ビット皮質A55プロセッサとMALIG5222EEグラフィックスプロセッサの最大周波数を採用しており、4Kデコードおよびサポートインドナルのデコードをサポートしています。軽量の人工知能アプリケーションに使用されます。

さまざまなメモリとストレージの組み合わせを選択して、バランスの取れたオンボードハードウェア構成、幅広いアプリケーションを提供します

組み込みの独立したNPUコンピューティングパワーは、1TOPSに到達できます（3568Jは512MACNPUです）、軽量の人工知能アプリケーションに使用できます。

高い統合とリッチ拡張インターフェイスを備えており、デュアルギガビットイーサネットポート、HDMI、EDP、5minipcle、SATA、M.2、USB3.0、USB2.0、MIPIカメラインターフェイス、MIPIカメラインターフェイス、オーディオインターフェイス、その他の周辺機器を装備しています。

正式には、主流のAndriod 11、Debain、Ubuntuオペレーティングシステムの画像をサポートし、さまざまなアプリケーション環境に適用できます。

公式のチュートリアルを提供し、完全なSDKドライバー開発パッケージ、設計回路図、その他のリソースを提供する完全にオープンソースで、行き止まりなしで簡単に開始できます。

特徴

1.使用可能な、開発であろうとエンターテイメントであろうと、複数のオペレーティングシステムをサポートし、簡単に満足できます！

2。デュアルギガビットイーサネットインターフェイスは、動的電圧レギュレーションをサポートします

3.独立したNPU内蔵、コンピューティングパワーは512MAC/1TOPSに達する可能性があります

主流のアーキテクチャモデルのワンクリックスイッチングをサポートし、軽量の人工知能アプリケーションに使用できます

4.強力な画像分析機能、簡単なデコード4Kサポート4K@60フレームH.264 \ H.265 \ VP9形式デコードと1080p60フレームH.264 \ H.265フォーマットエンコーディング

5.デュアルスクリーンディスプレイ、高解像度、ポータブル

デュアルスクリーンディスプレイをサポートし、最大4K60フレーム + 1080p60フレーム画像出力を同時にサポートします

さまざまな外部ニーズを満たすための豊富な拡張インターフェイスを備えています

パラメーター

このマザーボードは、rk3568/ rk3568jコアボード+ベースボードで構成されています。したがって、ベースボードは、RK3568/ RK3568JコアボードとRK3566/ RK3566Jコアボードと互換性があります。

RK3568 BTBコアボードハードウェア構成

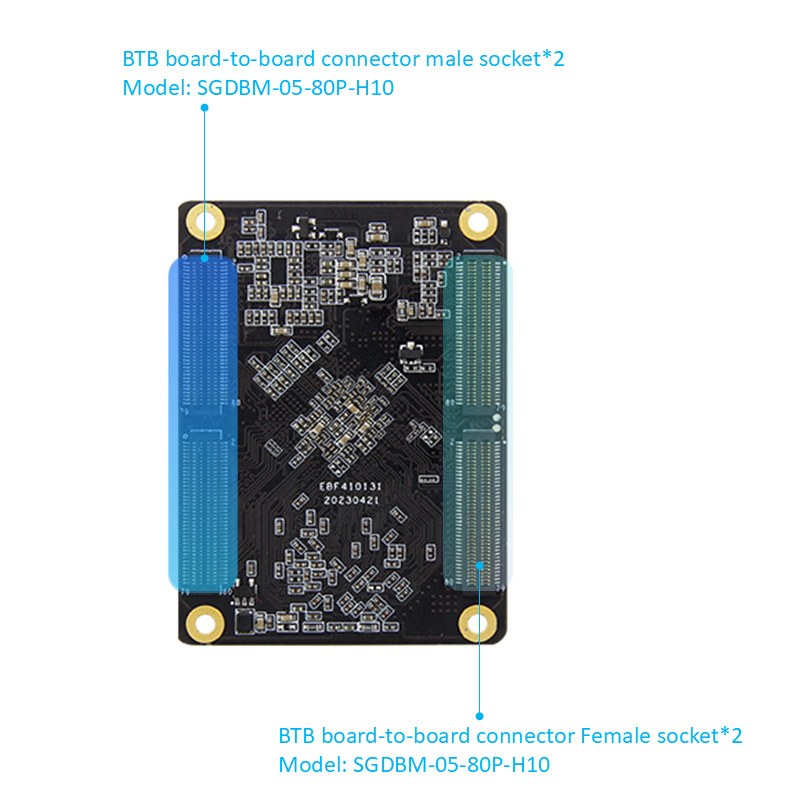

コネクタ：男性：SGDBM-05-80P-H10メス：SGDBF-05-80P-H30

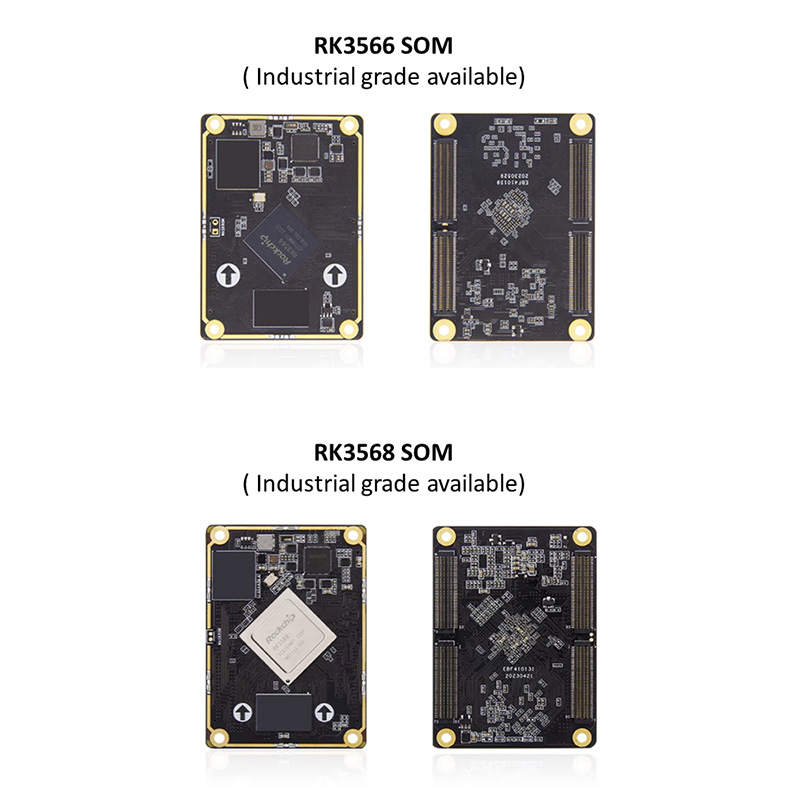

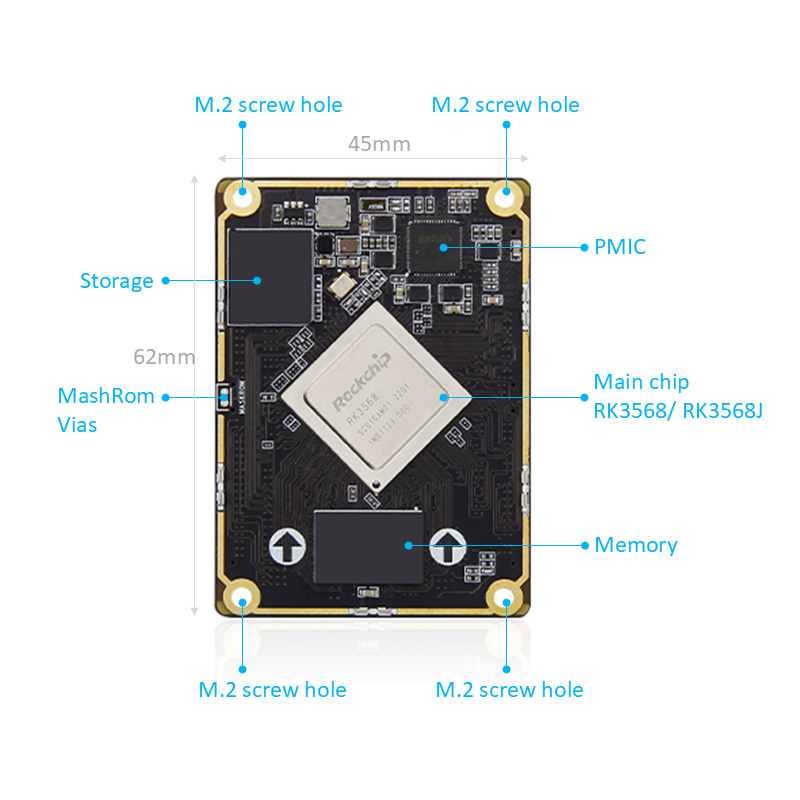

メインチップ：RK3568/RK3568J（Quad-Core Cortex-A55、2GHz、Mali-G52）

IO：BTBは320ピン、0.5mm間隔につながり、すべてのI0につながります

メモリ：1/2/4/8GB、LPDDR4/4X、1560MHz

ストレージ：8/32/64/128GB、EMMC

RK3568 BTBベースボードハードウェア構成

コネクタ：男性：SGDBM-05-80P-H10メス：SGDBF-05-80P-H30

パワーインターフェイス：12V@1a（1a以上）DC入力、DCインターフェイス

イーサネット：10/100/1000m適応イーサネットポート*2

HDMI：HDMI2.0画面インターフェイス、デュアルスクリーンディスプレイ、最大解像度4096*2160@60Hzをサポートしています

MIPI-DSI：MIPIスクリーンインターフェイス*2は、Wildfire MIPIスクリーンに差し込むことができ、デュアルスクリーンディスプレイ：シングルMIPIモード最大解像度1920*1080@60Hz

MIPI-CSI：MIPIカメラインターフェイス*2は、IMX415/OV8858カメラに差し込むことができます

EDP​​：EDP1.3画面インターフェイス*1、EDPタッチインターフェイス*1;デュアルスクリーンディスプレイをサポートします

USB2.0：Type-Aインターフェイス*3（ホスト）;タイプCインターフェイス*1（OTG）、ファームウェアバーニングインターフェイス用

USB3.0：Type-Aインターフェイス*1（ホスト）

M.2インターフェイス：M.Key Type Solid State Drive、PCLE3.0*2レーン。 2280仕様nvmeソリッドステートドライブにプラグインすることができます

PCLEインターフェイス：Mini-PCLEインターフェイスは、フルハイトまたはハーフハイトWiFiネットワークカード、4Gモジュール、またはその他のMini-PCLEインターフェイスモジュールで使用できます。

SIMカードホルダー：SIMカード機能は4Gモジュールで使用する必要があります

SATAインターフェイス：標準SATAインターフェイス*1; SATA電源インターフェイス*1は、12V出力をサポートします

缶：can*2

ADC：ADC取得インターフェイス*1

シリアルポート：デバッグシリアルポート*1（UART2）デフォルトパラメーター1500000-8-N-1; LVTTLシリアルポート*2（UART7＆UART9）; RS232*2（UART7＆UART9）RS485*2（UART3＆UART4）

TFカードホルダー：マイクロSD（TF）カードブートシステム、最大512GBまで

オーディオ：オーディオ出力、3.5mmオーディオホルダー*1（緑）;オーディオ入力、3.5mmオーディオホルダー*1（赤）;マイクマイクインターフェイス*1 SPKスピーカーインターフェイス*1、1Wパワースピーカーを接続できます

ボタン：電源ボタン。リセットボタン。回復ボタン

赤外線レシーバー：赤外線リモートコントロール機能をサポートします

RTC：RTCパワーソケット*1

ファンインターフェイス：冷却のために5Vファンのインストールをサポートします
