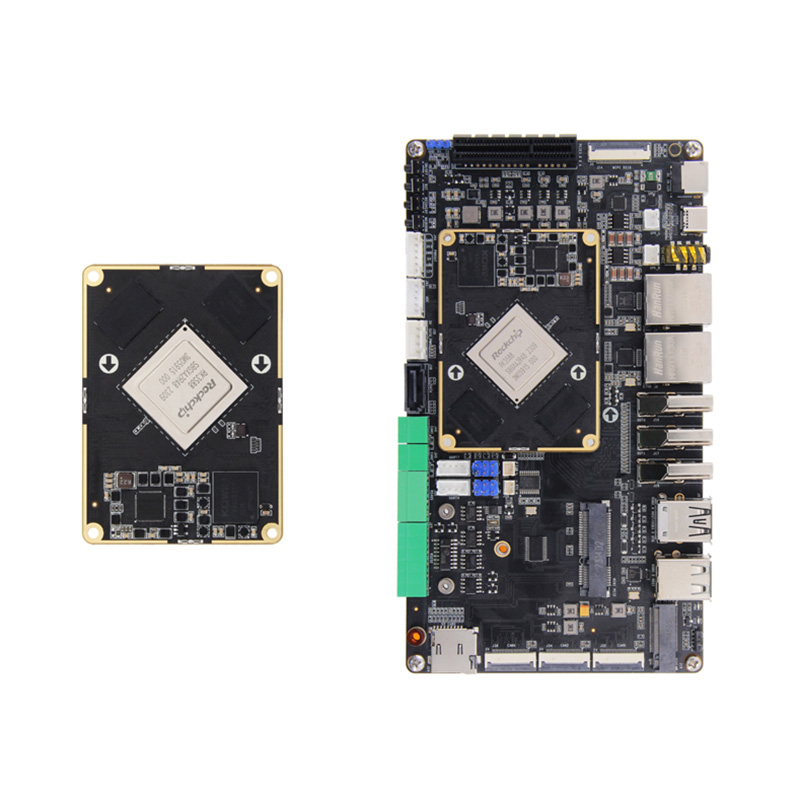

RK3588ボードSBCコンピューター

これは、ボード構造RK3588ボードSBCコンピューターであり、使いやすく開発できます。オープンソースと無料のSDKを使用すると、ボードは簡単に使用できます。

ロックチップRK3588はメインチップとして使用され、8nmの高度なプロセステクノロジーで、メイン周波数は最大2.4GHz、統合されたクアッドコア64ビットCortex-A76およびQuad-Core 64ビット64ビットA55に達することができます。機能、複数のカメラ入力のサポート、および複数の画面のサポート。

8組み込みの独立したNPUコンピューティングパワーが6トップに到達し、さまざまなAIシナリオを可能にします。

選択するさまざまなメモリとストレージの組み合わせ、バランスの取れたオンボードハードウェア構成、および幅広いアプリケーションを提供します。

リッチ拡張インターフェイスを備えた高度な統合、デュアルギガビットネットワークポート、USB、M.2、PCLE3.0x4、5minipcle、HDMI、MIPIカメラインターフェイス、MIPIカメラインターフェイス、オーディオインターフェイス、オーディオインターフェイス、赤外線レセプション、TF Carder、その他の周辺機器は、プロセッサを拡大するパフォーマンスを提供することができます。

正式に主流のAndriod 13、Debain、Ubuntuオペレーティングシステムの画像をサポートし、さまざまなアプリケーション環境に適用できます。

公式のチュートリアル、完全なSDKドライバー開発キット、設計回路図、その他のリソースを提供する完全にオープンソースで、盲点なしで簡単に開始できます。

製品機能

使用できるように、複数のオペレーティングシステムをサポートします

独立したNPUが組み込まれているため、コンピューティングパワーは6トップに到達できます

3コアアーキテクチャを採用し、INT4/INT8/INT16/FP16/BF16/TF32をサポートし、さまざまなAIシナリオに力を与えます

8Kビデオを簡単にエンコードしてデコードします

最大8K@60フレームH.265/H.264/AV1/VP9/AVS2ビデオデコードと8K@30フレームH.264/H.265ビデオエンコーディング

マルチスクリーンディスプレイ、高解像度の移植性

マルチスクリーンディスプレイをサポートし、最大8k@60フレーム + 4k@60フレーム + 2k@60フレーム（3スクリーンディスプレイ）または4k@60フレーム + 4k@60フレーム + 4k@60フレーム + 2k@60フレーム（4スクリーンディスプレイ）をサポートします。

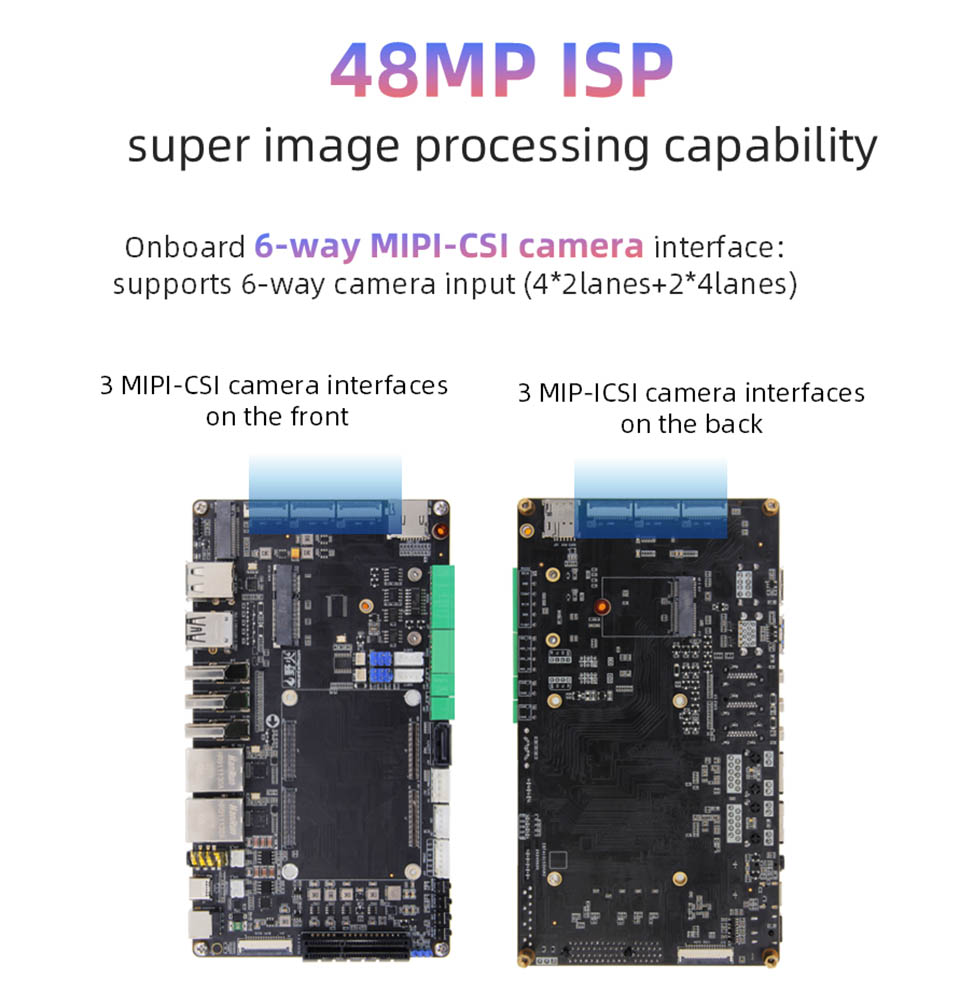

48MPISP、スーパー画像処理機能

オンボード6ウェイMIPICSIカメラインターフェイス、

6ウェイカメラ入力（4*2面+2*4面）をサポートし、さまざまなデバイスのニーズを満たしています

製品パラメーター

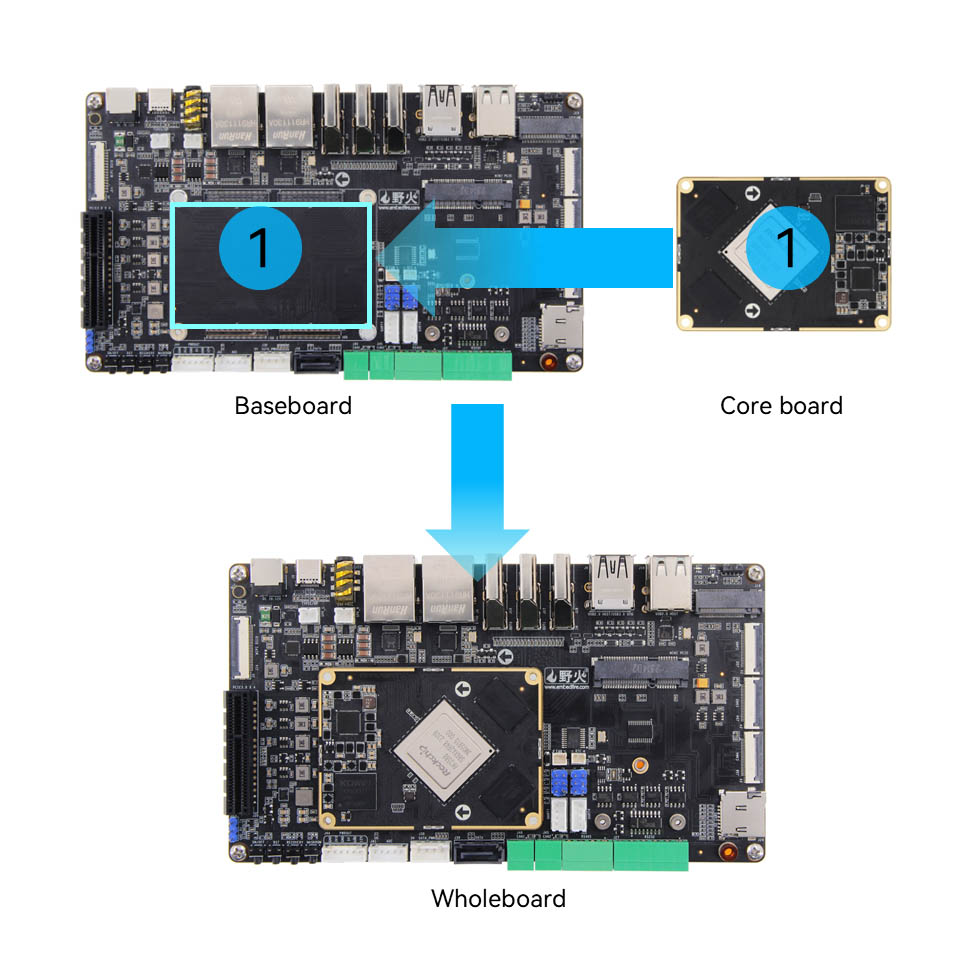

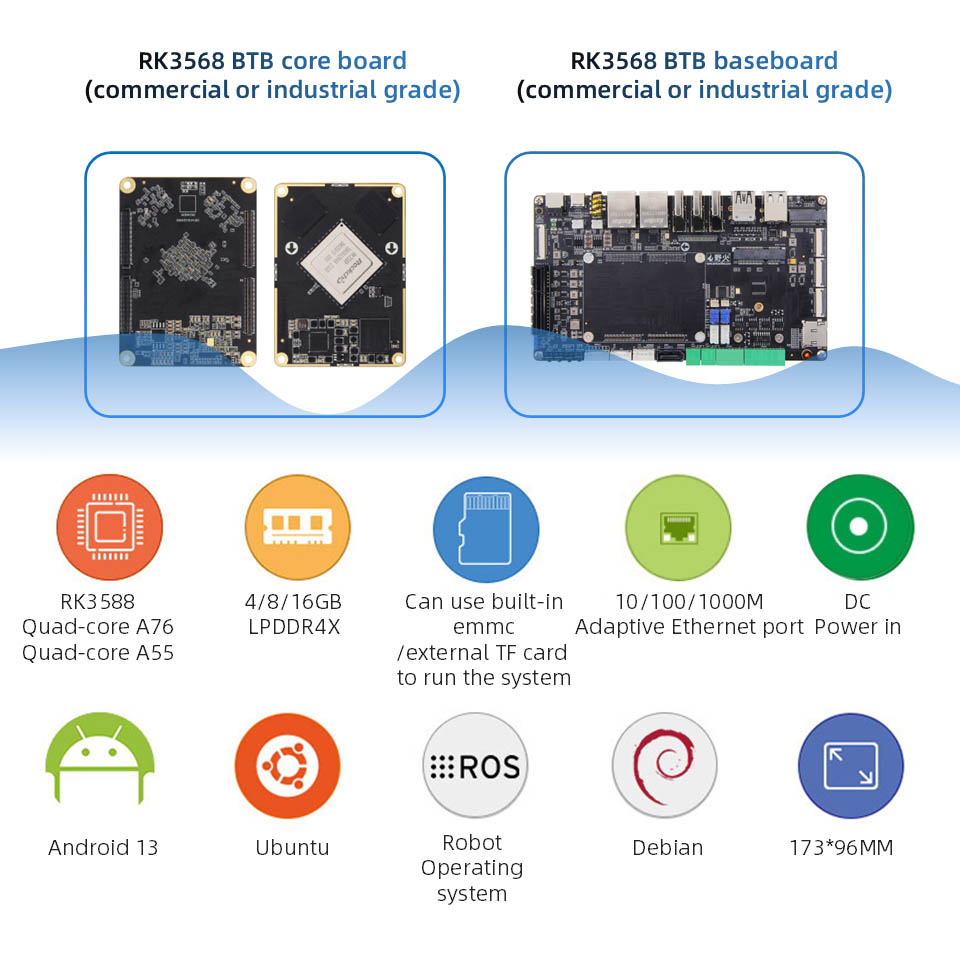

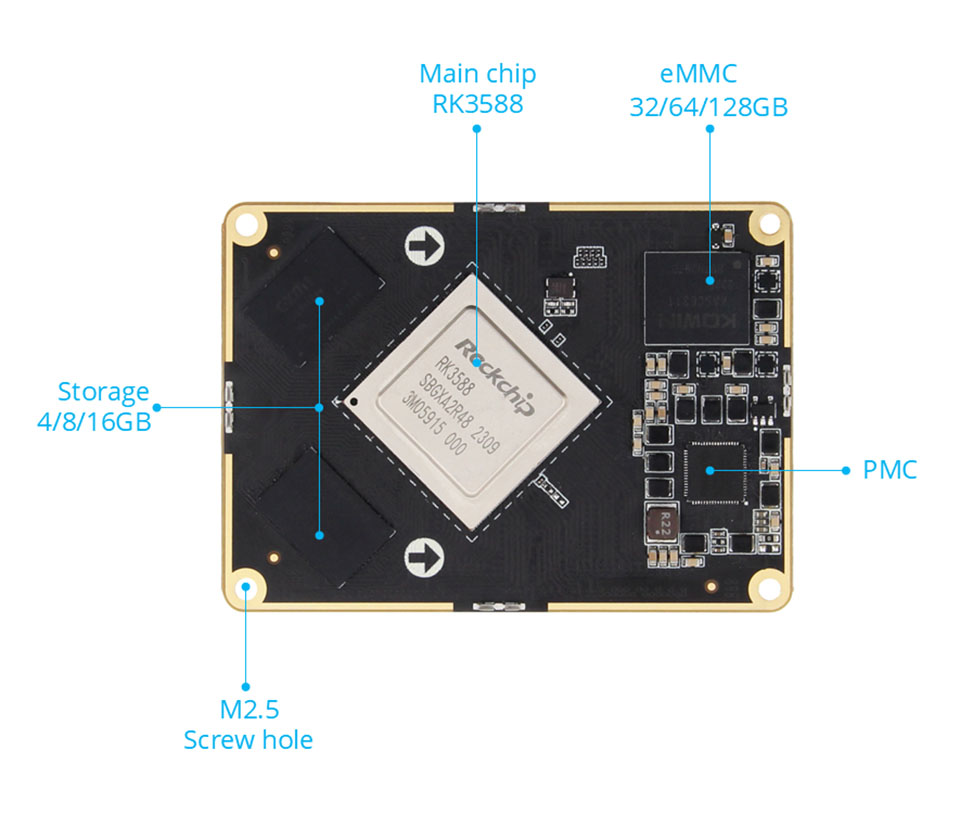

RK3588コアボードパラメーター

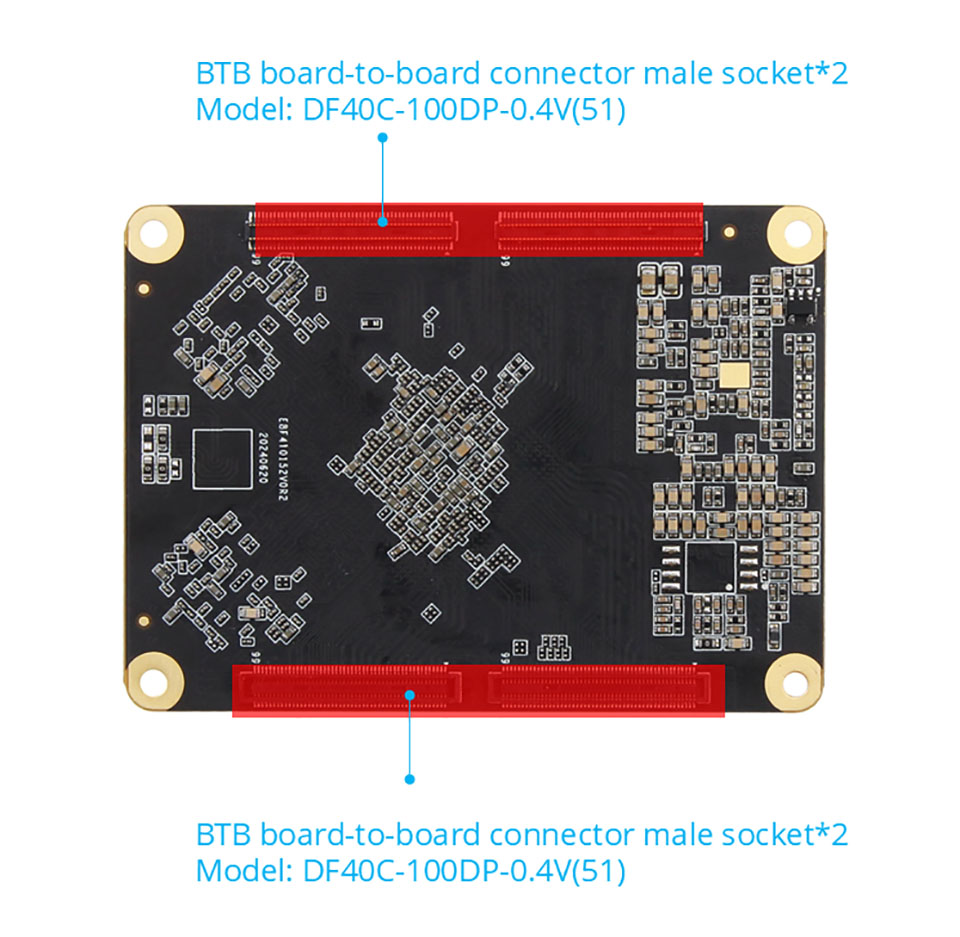

コネクタ：男性コネクタ：DF40C-100DP-0.4V（51）メスコネクタ：DF40C-100DS-0.4V（51）

メインチップ：RK3588（クアッドコアA76 +クアッドコアA55、MALI-G610、6TOPSコンピューティングパワー）BTBは400ピン、0.5mm間隔、すべてのI0につながります

メモリ：4/8/16GB、LPDDR4/4X

ストレージ：32/64/128GB.EMMC

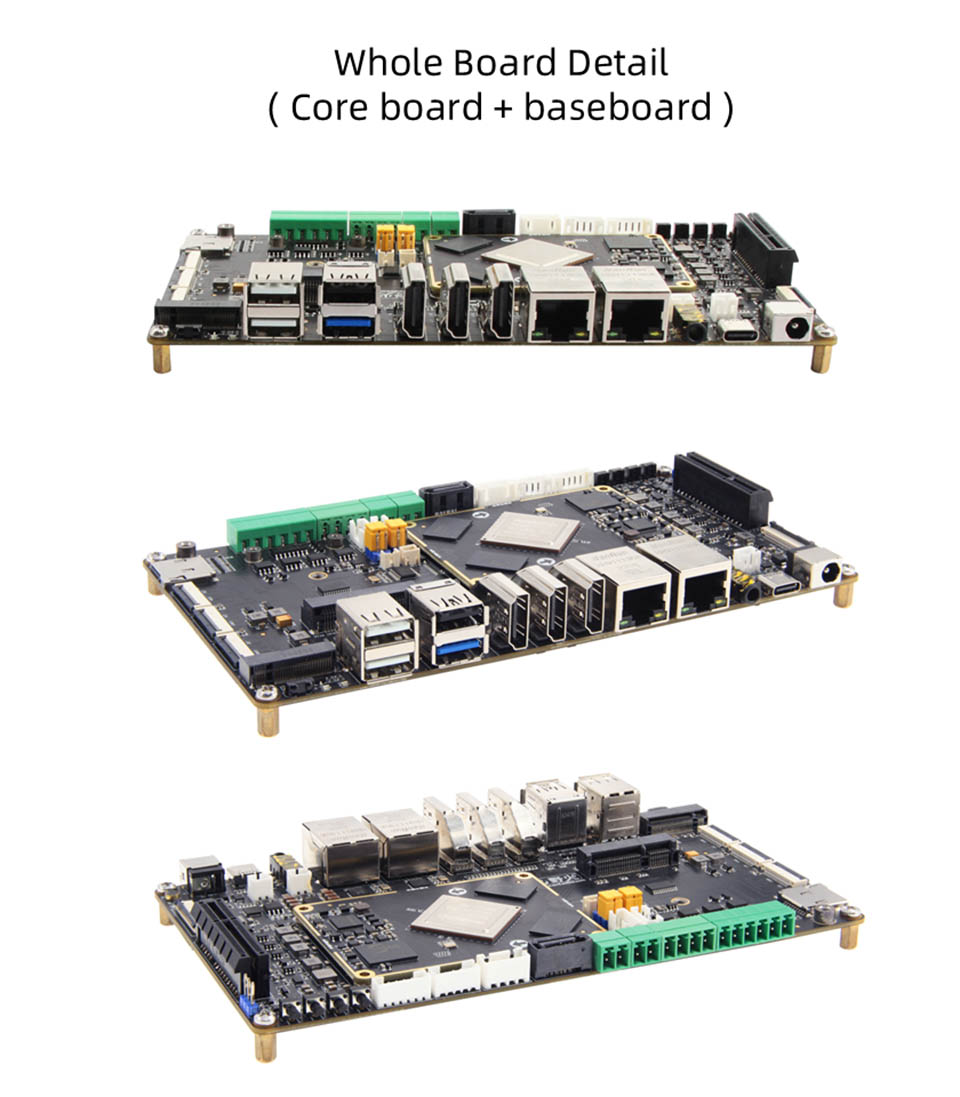

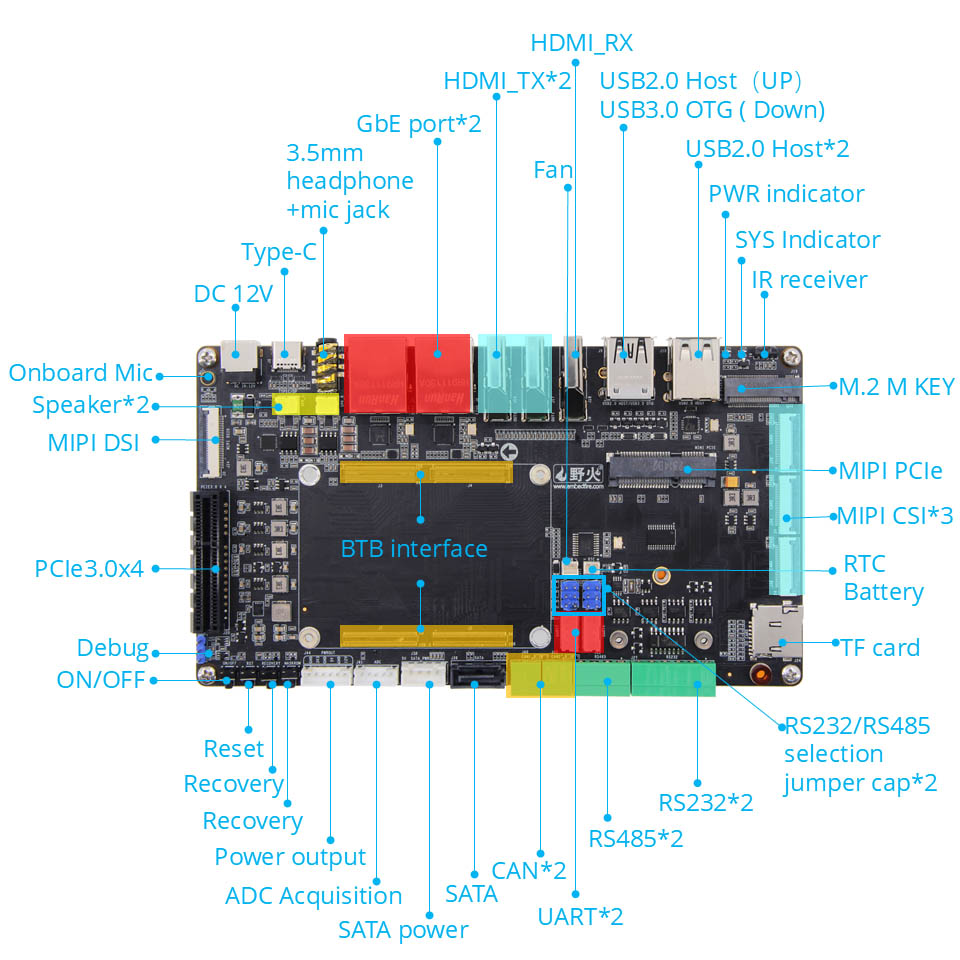

RK3588ベースボードパラメーター

コネクタ：男性：DF40C-100DP-0.4V（51）女性：DF40C-100DS-0.4V（51）

電源インターフェイス：12V@2A DC入力、DCインターフェイス*1;出力インターフェイス*1

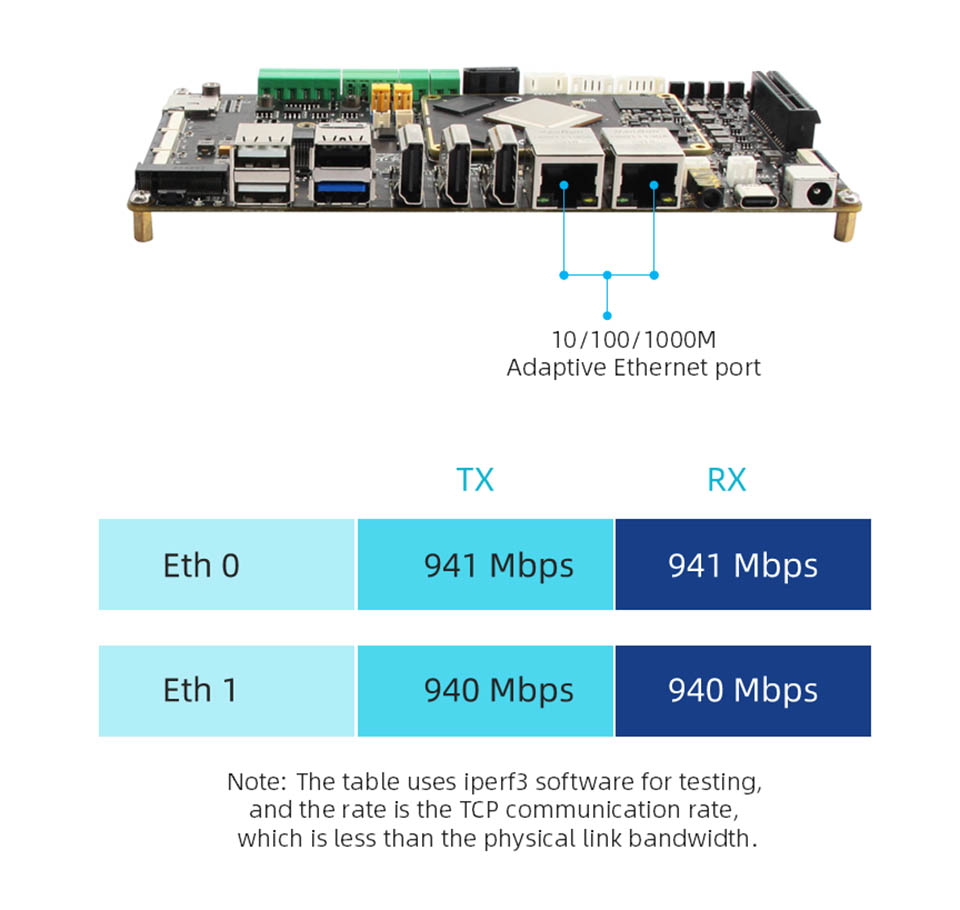

イーサネット：ギガビットネットワークポート*2、サポート10/100/1000Mbpsデータ送信レート

HDMI：HDMI12.0入力*1、最大3840x2160@60fps; HDMI2.1出力*2は、他の画面で複数の画面をサポートしています。最大解像度7680x4320@60Hz（8K解像度）

MIPI-DSI：MIPIスクリーンインターフェイス*2（フロント*1、バック*1）は、Wildfire MIPI画面にプラグインでき、他の画面で複数の画面をサポートします。シングルMIPIモード最大解像度1920*1080@60Hz

MIPI-CSI：MIPIカメラインターフェイス*6（フロント*3、バック*3）は、Wildfire MIPIカメラに差し込むことができます

USB2.0：USB-Hosttype-Aインターフェイス*3

USB3.0：USB-OTGTYPE-Aインターフェイス*1; Type-Cインターフェイス*1はファームウェアの燃焼に使用でき、DP1.4プロトコルをサポートします

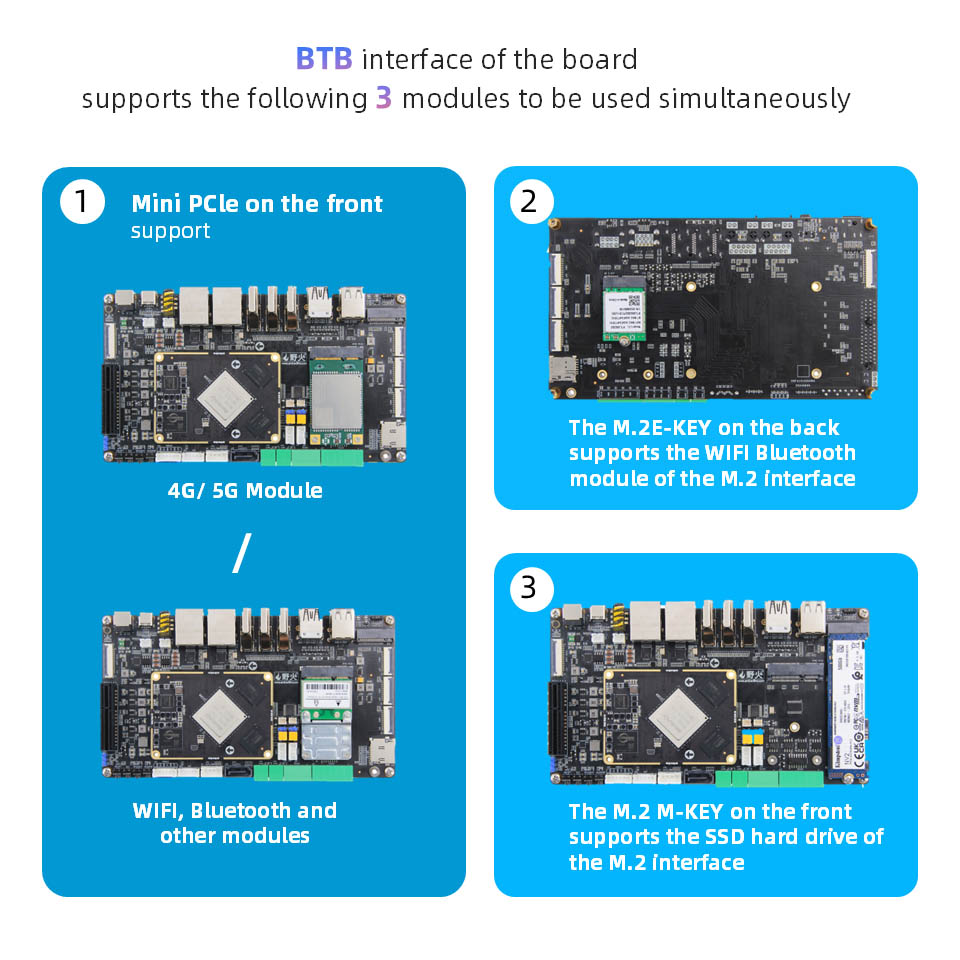

PCLEインターフェイス：Mini-PCLEインターフェイス*1は、フルハイトまたはハーフハイトWiFiネットワークカード、4Gモジュールまたはその他のMini-PCLEインターフェイスモジュールで使用できます：PCLE3.0X4インターフェイス*1

M.2インターフェイス：M.2ekeyインターフェイス*1は、M.2 E-Key Wireless Network Card Moduleをサポートしています。 M.2 Mキーインターフェイス*1、M.2MキーPCLE3.0*4LANES仕様2280ハードディスクをサポート

TFカードホルダー：マイクロSD（TF）カードホルダー*1は、最大512GBまでのTFカードブートシステムをサポートします

SIMカードホルダー：SIMカードホルダー*1、SIMカード機能は4Gモジュールで使用する必要があります

SATAインターフェイス：標準SATAインターフェイス*1; SATA Power Interface*1は、12V出力をサポートしています

Can：can*2

ADC：ADC取得インターフェイス*1

シリアルポートのデバッグ：

シリアルポートをデバッグ*1（UART2）、デフォルトパラメーター1500000-8-N-1; UARTシリアルポート*2（UART7＆UART9）; RS232*2（UART4＆UART7）;

RS485*2（UART4＆UART7）; RS232/RS485選択ジャンパーインターフェイス*2

オーディオ：オンボードマイクマイク*1; SPKスピーカーインターフェイス*2、3Wパワースピーカーヘッドフォン出力 +マイク入力2-in-1インターフェイス*1を接続できます*1

ボタン：オン/オフボタン*1; Maskromボタン*1;回復ボタン*1;リセットボタン*

LED：電源インジケーター*1;システムインジケーター*1

赤外線レシーバー：赤外線リモートコントロール機能をサポートします

RTC：RTC電源ソケット*1

ファンインターフェイス：5Vまたは12Vファン冷却のサポートインストール
